基于UC3845的非隔離反激式輸出可調開關電源設計
引 言開關電源具有功耗小，效率高，穩壓范圍寬，體積小等優點，在通信設備、家用電器、儀器儀表等電子電路中應用廣泛。本文設計的開關電源要求只有一組輸出電壓，輸出電壓調節范圍在２５～３６Ｖ 之間，輸出電壓紋波不超過０．８Ｖ，輸出最大功率不低于７０ Ｗ。在 開 關 電源的各種典型結構中，反激式開關電源硬件電路簡單，輸出電壓既可高于輸入電壓，又可低于輸入電壓，非常適合用于輸出功率在２００ Ｗ 以下的開關電路。因此設計方案采用了非隔離式反激變換器構成開關電路，選用電流模式控制芯片 ＵＣ３８４５為功率開關管提供驅動電流，實現寬幅穩壓和高效轉換的功能。

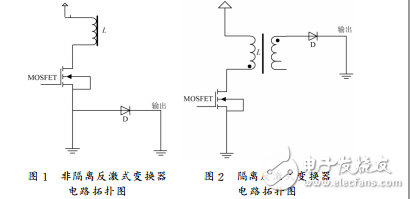

１ 非隔離反激式變換器電路原理［１］反激式變換器有兩種不同形式，非隔離反激式變換器（見圖１）和隔離反激式變換器（見圖２）。非隔離反激式變換器只有一個輸出電壓，適合于只有一組輸出且不用隔離的電源，變換器只需要處理一個繞組電感。隔離反激式變換器可以在變壓器次級有多個繞組，方便地輸出多組與輸入電壓隔離的輸出電壓，并且可以通過調節變壓器的變比得到大小不同的輸出電壓。但與非隔離反激式變換器相比，多個繞組的變壓器磁芯元件將是電源設計中的一大關鍵。
