      電源DC-DC濾波-去耦電路分析

      2017-04-14 | docx | 64KB | 次下載 | 1積分

      資料介紹

      　　分析一下VRM的DC-DC 電路來一起學習輸出端濾波-去耦線路的知識。

      　　

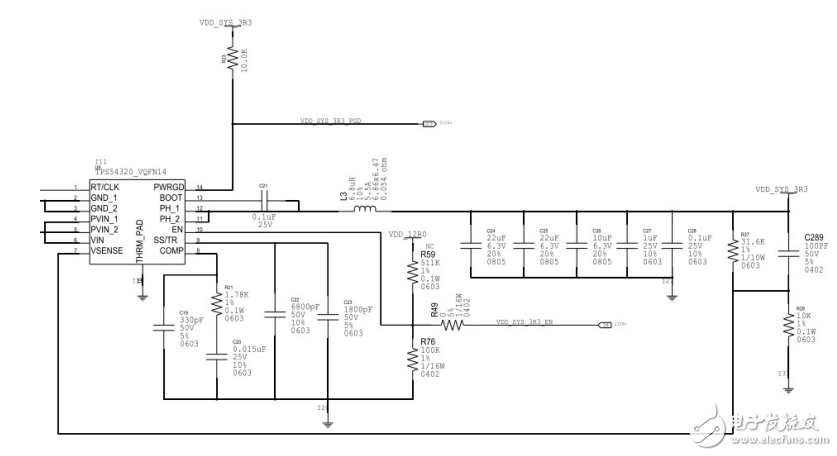

      　　這是一個12V轉3.3V電壓的電路運用的是TPS54320，輸出端的VDD_SYS_3R3的輸出濾波電路由L3和C24，25，26，27，28組成，而好多同學會在一些書籍上看到輸出端一般會加100倍關系的兩個電容組成，比如：22uf和0.1uf的組合，大電容用來濾波，小電容用來去耦。對在這個輸出濾波線路也有這樣的組合，22uf，10uf，1uf，0.1uf的總和L3進行濾波電路組合，而0.1uf在這里便是利用其充放電速度快的特點進行對驅動后端芯片進行去耦，有過設計的同學也會發現在Layout過程中0.1uf放在22uf的旁邊，而驅動芯片前段會另加0.1uf電容進行去耦，兩個電容的效果并不重疊，而是增加了電源的穩定性。
