第一章 使用 Saber Designer 創建設計本教材的第一部分介紹怎樣用 Saber Design 創建一個包含負載電阻和電容的單級晶體管放大器。有以下任務：

*怎樣使用 Part Gallery 來查找和放置符號

*怎樣使用 Property Editor 來修改屬性值

*怎樣為設計連線

*怎樣查找一些常用模板在運行此教材前，要確認已正確裝載 Saber Designer 并且準備好在你的系統上運行（找系統管理員）。

注：對于 NT 鼠標用戶：兩鍵鼠標上的左、右鍵應分別對應于本教材所述的左、右鍵鼠標功能。如果教材定義了中鍵鼠標功能，還介紹了完成該任務的替代方法。

一、創建教材目錄你需要?jiǎng)?chuàng)建兩個目錄來為你所建立的單級放大器電路編組數據。

1. 創建（如有必要的話）一個名為 analogy_tutorial 的目錄，以創建教材實例。

2. 進入 analogy_tutorial 目錄。

3. 創建一個名為 amp 的目錄。

4. 進入 amp 目錄。

二、使用 Saber Sketch 創建設計在這一部分中，你將使用 Saber Sketch 設計一個單級晶體管放大器。

1. 調用 Saber Sketch（Sketch），將出現一個空白的原理圖窗口。

2. 按以下方法為設計提供名稱

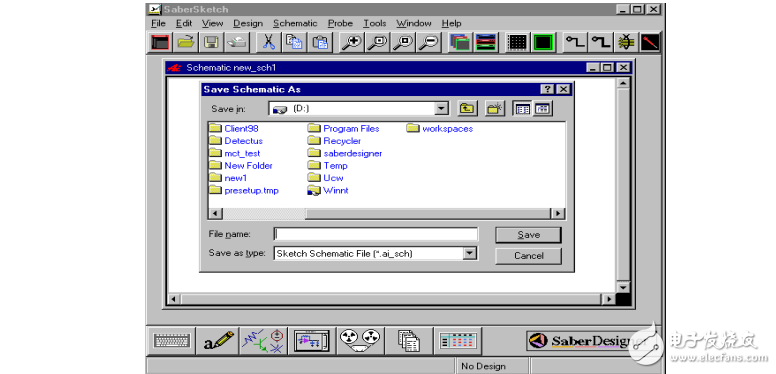

3） 通過選擇 File＞Save As …菜單項，存儲目前空白的設計。此時將出現一個 Save Schematic As 對話框，如圖 1 所示。

2） 在 File Name 字段輸入名稱 Single_amp。

3） 單擊 OK。

3. 檢查 Saber Sketch 工作面

1） 將光標置于某一圖符上并保持在那里。會顯示一個文字窗口來識別該圖符。在工作面底部的 Help 字段也可查看有關圖符的信息

2） 注意有一個名為 Single_amp 的 Schematic 窗口出現在工作面上。
