溫度測量系統

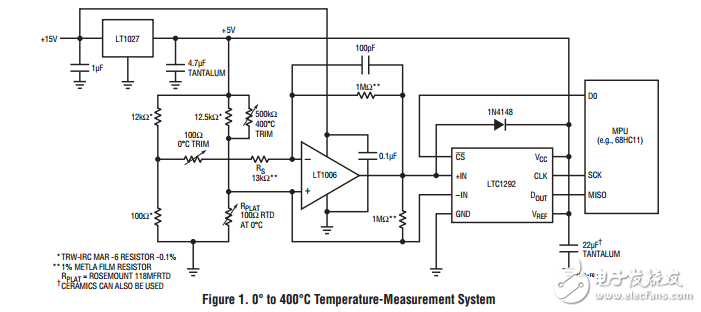

　　圖1中的電路顯示了換能器的輸出，如鉑RTD橋，可數字化一個運算放大器。這個電路是一個修改，發現應用筆記43.1的LTC1292差動輸入移除共模電壓。使用的lt1006放大。電阻器之間的+輸入的lt1006在LTC1292輸入+補償通過RS. Full橋的負載電阻規模可以通過500kΩ修剪盆栽調整和偏可以由100Ω修剪盆栽調整系列的比在這里使用AN43下rplat價值提高動態范圍。在+上的信號電壓不得超過VREF引腳。差分電壓范圍為VREF減去約100mV。這足夠的范圍測量0°C到400°C用0.1°C分辨率。

　　浮點，12位數據采集系統

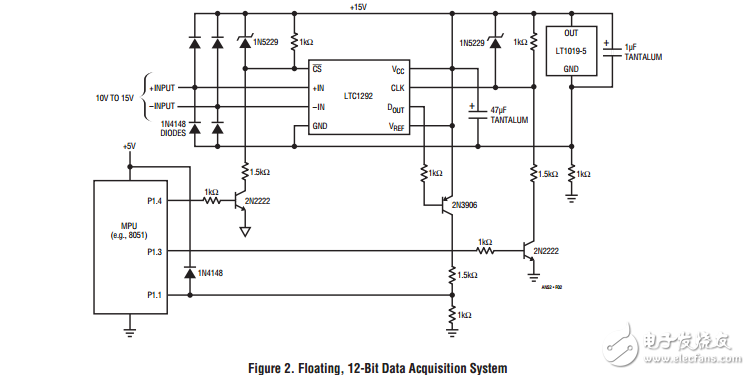

　　圖2中的電路演示了如何浮動LTC1292進行差分測量。該電路將數字化從10V至15V 12位5V范圍分辨率。數字I / O已被翻譯。這個lt1019-5用于分流模式創建浮動對于LTC1292模擬地。數字I/O線使使用4.3v齊納管夾單晶體管逆變器。光電隔離器也可以使用。浮動模擬地面應為LTC1292地平面。這個47μF旁路電容應從VCC引腳綁具有最小導程和長度的浮動接地平面盡可能靠近設備放置。同樣，保持從接地引腳到浮地的引線長度最低限度的平面（低輪廓插座是可以接受的）。

　　Differential Temperature Measurement System

　　The circuit in Figure 3 digitizes the difference in temperature between two locations. The two LM134s are used as temperature sensors. These are ideally suited for remote applications because they are current output devices. This allows long wires to run from the sensor back to the LTC1292 without any degradation to the signal from the sensor. Resistor RSET sets the current to 1μA/°K. The current is converted to a voltage by the resistor R1 connected from V– to ground. The reference voltage and resistor were selected to give a change of 0.05°C/LSB. The res olution is given by °C/LSB = VREF / （（4096） （1mA） （R1））。 The maximum temperature at each input is 125°C.
