單片開關穩壓器的輸出噪聲

　　INTRODUCTION

　　Size， output flexibility and efficiency advantages have made switching regulators common in electronic apparatus. The continued emphasis on these attributes has resulted in circuitry with 95% efficiency that requires minimal board area. Although these advantages are welcome， they necessitate compromising other parameters.

　　開關穩壓器“噪聲”

　　通常被稱為“噪音”的東西是主要的關注。允許的開關模式電源輸出上述優勢也創造寬帶諧波能量。這種不良的能量出現輻射和傳導組件通常標記實際上，開關穩壓器輸出的“噪聲”是不是真正的噪音，但連貫的，高頻殘留物直接關系到穩壓器的開關。1圖1顯示典型開關穩壓器輸出噪聲。兩個不同的特征存在。緩慢，斜坡輸出紋波是由有限的存儲容量調節器的輸出濾波器組件。快速上升的尖峰與開關轉換相關聯。圖2顯示另一開關穩壓器輸出。在這種情況下紋波已消除了足夠的過濾和線性postregulation，但寬帶峰值保持。正是這些在系統中造成如此多困難的快速尖峰。他們的高頻內容經常破壞相關電路，降低性能甚至禁用操作。噪聲通過三條路徑進入相鄰電路。它是進行調節器輸出引線，它進行回到驅動源（“反射”噪聲），它是輻射。多重傳輸路徑結合高頻噪聲抑制內容困難。不合理的數量的旁路電容器，鐵氧體磁珠，盾牌，MU金屬和阿司匹林已在試圖改善噪聲引起的影響。

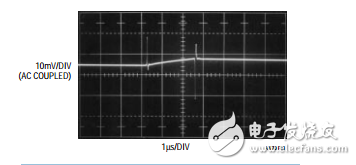

　　圖1。典型開關穩壓器輸出“噪音”。寬帶尖峰難以抑制，造成系統干擾問題。紋波分量具有低諧波內容，是比較容易過濾的。

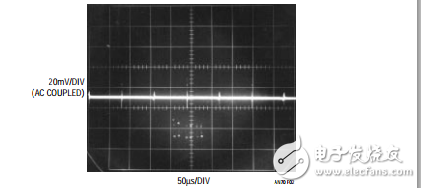

　　圖2。線性穩壓器消除紋波，但寬帶尖峰保持。峰-峰振幅超過30mv（只是可見近第二、第五和第八垂直網格劃分）
