      基于LT1028的測控電路采集方案設計

      2017-05-04 | rar | 1.15 MB | 次下載 | 免費

      資料介紹

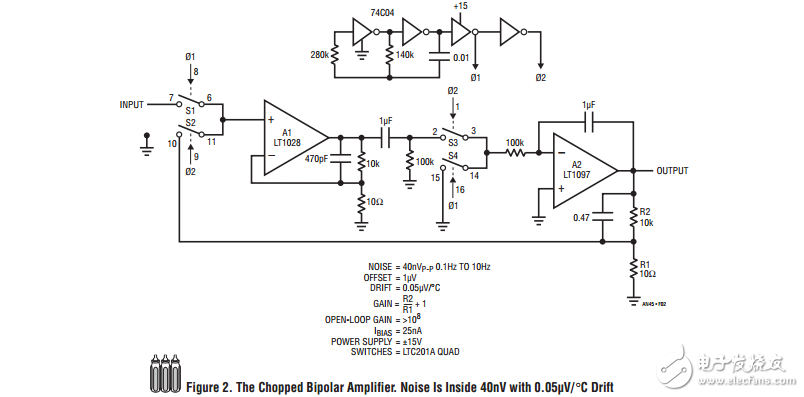

      　　Low Noise和漂移斬波雙極放大器圖2的電路結合了LT 1028的低噪聲放大器基于斬波器的載波調制方案實現一個非常低噪聲，低漂移直流放大器。直流漂移和噪聲性能超過現有的任何可用單片放大器。偏移量在1 V以內，漂移較小超過0.05μV /°在10Hz帶寬C.噪聲小于40nv，遠低于整體斬波穩定放大器。偏置電流的雙極LT1028輸入，是25na。這些規格適合要求苛刻的傳感器信號調節情況，如高分辨率秤和磁搜索線圈。

      　　74c04逆變器構成一個簡單的兩相方波在350hz運行時鐘。振蕩器提供了互補驅動器S1和S2，導致A1看到輸入電壓斬波。A1放大交流信號。A1方波輸出同步S3和S4解調。因?yàn)檫@些開關是同步驅動與輸入斬波器，適當振幅和極性信息的A2，DC輸出放大器。這個階段集成了廣場波變成直流電壓，提供輸出。輸出分為（R2和R1）和反饋到輸入斬波器，它作為一零信號參考增益，1000在這種情況下，是由R1比。因?yàn)锳1是交流耦合，其直流偏移和漂移不影響整體電路偏移，導致極低的偏移量和漂移說。

      測控電路采集

      放大器 測控電路 lt1028
