引言

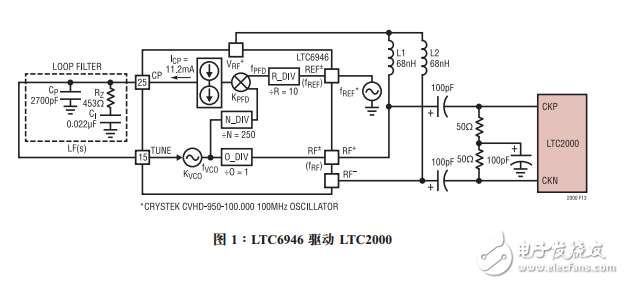

LTC?2000 16 位 2.5Gsps DAC 提供了絕佳的 AC 性能。對于許多 DAC 應用而言，為了在不損害所關注頻段之信噪比 （SNR） 的情況下實現某個頻段中可用通道數目的最大化，相位噪聲、噪聲頻譜密度 （NSD）和無雜散動態范圍 （SFDR） 指標是至關緊要的。高速 DAC 需要一個干凈的采樣時鐘以獲得最佳的噪聲和雜散性能。采用具有超低噪聲和雜散的 LTC6946 PLL 合成器作為用于 LTC2000 的時鐘源可最大限度地提升系統性能。
16 位高速
DAC LTC2000 的高頻譜純度和低噪聲特性使其成為一款超卓的信號發生器。圖 2 突出顯示了 LTC2000 極佳的附加相位噪聲性能：當采用一個 65MHz 輸出頻率時，在偏移 1MHz 的情況下為 –165dBc/Hz，而在偏移 10kHz 的情況下則為 –147dBc/Hz。對于高達 100MHz 的輸出頻率，LTC2000 擁有優于 –166dBm/Hz 的 NSD 和好于 76dB 的 SFDR。對于高達 1GHz 的更高輸出頻率， SFDR 超過 68dB，而且 NSD 保持低于 –155dBm/Hz。產生這些結果需要一個具有良好噪聲、高頻譜純度和優異抖動性能的時鐘。
