簡介
從低得多的地方產生高電壓電壓提出了一些挑戰經典單級升壓拓?fù)?。例如，升壓控制器的最大占空比限制可能不允許所需的升壓比。即使是這樣，通常也會急劇下降高占空比效率。占空比可以通過選擇不連續的方式縮短操作，但這導致高峰值輸入電流，更高的損失和EMI的挑戰。

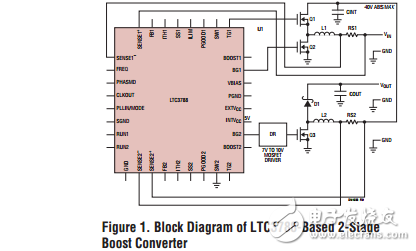

一個單一的升壓轉換器2級升壓轉換器，其中第一階段產生中間電壓和第二級提升到最后的高壓。兩級變換器用單一的控制器IC，如長期?3788、高性能雙相雙輸出同步升壓控制器，驅動所有N溝道功率MOSFET。
可配置的ltc3788這樣第一利用其同步整流升壓階段特征，最大化效率，降低了功率損耗，減輕熱要求。這個最大的城市這個控制器60v放電壓，當同步整流。如果大于 60v是必需的，第二階段可以設計運行非同步，如下文所述。
