引言

　　與其他的隔離式拓?fù)湎啾龋醇な?a target='_blank' class='arckwlink_none'>轉換器因其相對簡單和成本低而在隔離式 DC/DC 應用中得到了廣泛的運用。即使如此，設計傳統的反激式轉換器并非易事，變壓器需要謹慎的設計，而且眾所周知的右半平面（RHP）零點以及光耦合器的傳播延遲會使環路補償復雜化。

　　凌力爾特無需光耦合器的反激式轉換器 （例如： LT?3573、LT3574、LT3575、LT3511 和 LT3512） 通過運用主端檢測方案并使轉換器運行于邊界模式 （Boundary Mode），簡化了反激式轉換器的設計。LT8300 高電壓單片隔離反激式轉換器則通過內置一個 260mA、150V DMOS 電源開關、一個內部補償網絡和一個軟起動電容器，進一步簡化了反激式設計。LT8300 可在 6V 至 100V 的輸入電源電壓范圍內運作，并提供高達 2W 的輸出功率，而僅需采用 5 個外部組件。

　　LT8300 工作于邊界模式并可執行低紋波突發模式 （Burst Mode?） 操作，從而使轉換器的設計能夠擁有高效率、組件數量少和極低的待機功率損耗。

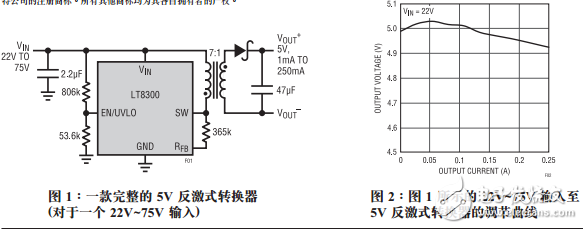

　　簡單和準確的主端電壓檢測在主端關斷期間，LT8300 可于輸出二極管電流減至零時檢測主端輸出電壓，因而免除了增設光耦合器的需要。由于變壓器副端繞組及任何 PCB 走線上的壓降為零，因此這極大地改善了負載調節性能。這使得基于 LT8300 的反激式轉換器能在室溫條件下實現 ±1% 的典型負載調節。圖 1 示了電路原理圖，而圖 2 則示出了具 5V 輸出之反激式轉換器的負載調節曲線。
