      雙通道電流檢測放大器簡化H橋負載監視

      2017-05-15 | rar | 0.52 MB | 次下載 | 免費

      資料介紹

      　　引言

      　　H 橋功率晶體管拓?fù)浣Y(jié)構正日益成為從單電源電壓來對電動機和其他負載進行雙向驅動的一種常用方法。在大部分場合中，監視輸送至負載的電流和實時地利用該信息以提供操作反饋至一個控制繫統具有非常大的好處。在大多數新型設計中，人們往往采用脈寬調制（PWM）方法來提供高效的可變功率輸送，但是，這樣做會使負載的兩端承受極快的電壓瞬變，因而導致儀表問題的復雜化。凌力爾特公司推出的新型高壓側電流檢測放大器就能簡化該問題。

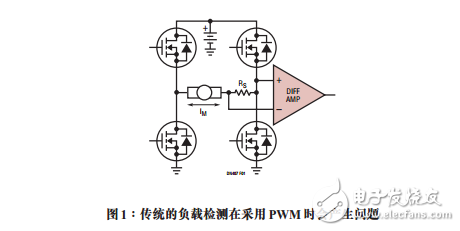

      　　測量H橋的負載電流負載監視的傳統方法是布設一個與負載相串聯的小值檢測電阻，該電阻能夠產生一個用于代表負載電流的可測量電壓降 （見圖 1 ）。這裡的難處是：當執行 PWM 操作時，檢測電阻器上的共模電壓具有討厭的電壓瞬變，這些電壓瞬變的高頻雜亂信號會損害檢測放大器的操作性能。雖然可對該雜亂信號進行濾波處理以恢復有用的低頻信息，但是提供快速故障保護的能力將隨之喪失。此外，這種“跨接”檢測電阻器配置還無法監視開關貫通電流，從而造成許多重要的故障模式未被檢測出來或處于失控狀態 （例如：開關功能失效）。

      雙通道電流檢測放大器簡化H橋負載監視

      負載 電流檢測
