時鐘和數據恢復：鎖相環的清潔，在無線鏈路重時鐘信號

　　鎖相環是電路功能中最通用的。它們用于時鐘處理器（相當良性的情況），以及在固定和調諧頻率發射機和接收機建立調諧。

　　然而，在他們最困難的挑戰是恢復，清洗和重新定時信號在無線鏈路。與處理器時鐘不同，這里的時鐘信號不是一個明確的或單獨的信號，而是嵌入在被調制的數據流中。即使發送和接收時鐘都是單獨完美的，也完全同步（這是從來沒有的情況下），信道將有噪聲，衰減，不同的SNR，失真，和許多其他的破壞因素。

　　除了他們使用的無線信道，PLL扮演的角色類似有線和光纖鏈路。在后兩種情況下，接收到的信號通常是較少的損壞和更穩定的無線相比，從而減輕了一些任務，但數據速率往往是高得多（幾十Gbps的一些光鏈路），加劇了挑戰。因此，PLL必須克服不同的困難，這取決于信道介質。

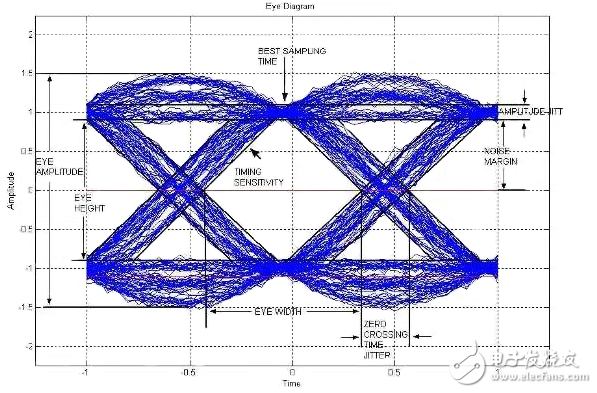

　　The complexities of the clock-recovery challenge are shown clearly in the most useful diagram associated with a communications channel， the eye diagram （Figure 1）1. This diagram overlays all the received bits of the data stream in real time， thus building up a composite which shows the degree of timing jitter， distortion， and attenuation at the receiver.
