led調光無影燈
應用信息
操作方法
LM3404/LM3404HV是BUCK調整器，具有寬電壓輸入范圍，低的電壓參考，快速的輸出 使能/除能 功能。這使得它可以非常理想的運用于驅動LED的連續電流源，并可輸出正向電流高達1.2A。COT（controlled on-time，開啟時間控制）結構由遲滯控制模式和與輸入電壓變化相反的一次開啟時間構成。遲滯控制使得小信號控制回路補償不再需要。具有快速的瞬態響應，PWM調光，低電壓關斷，輸出過壓保護。
COT概述

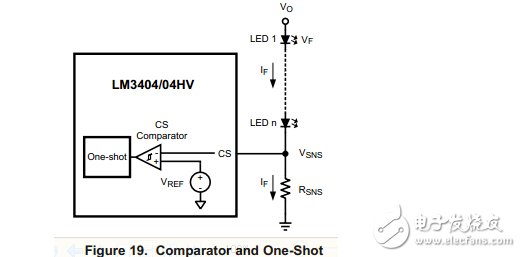

Figure19 顯示了用于控制LED陣列電流的反饋系統。電壓信號Vsns是LED電流流過Rsns產生的。Vsns反饋到CS引腳和內部200mV的參考電壓Vref比較。
