功能描述

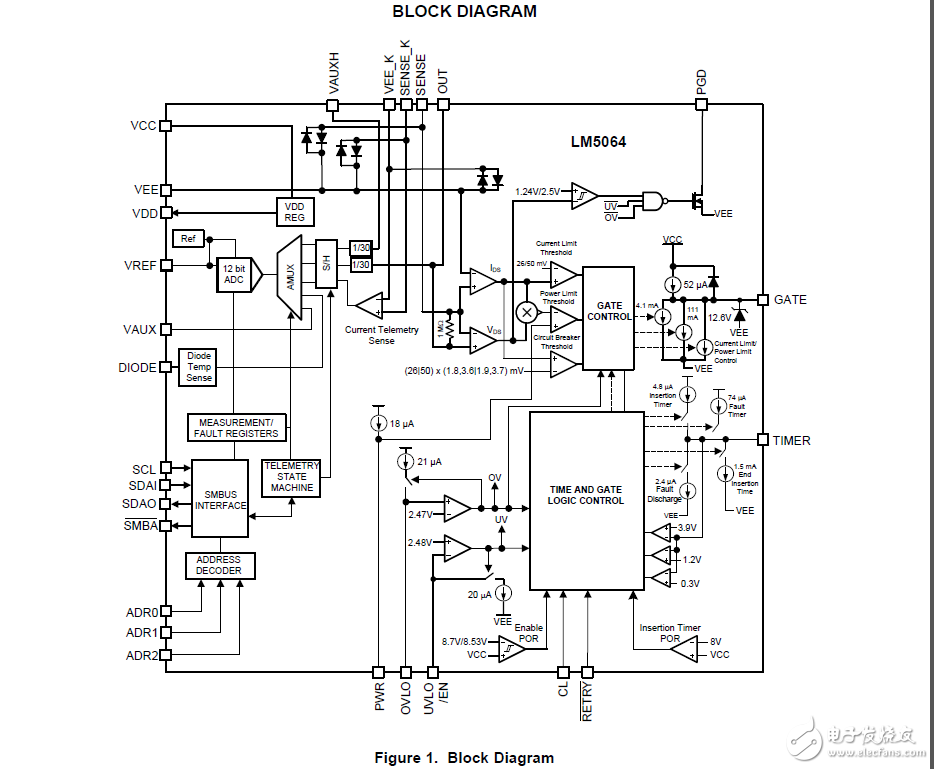

lm5064旨在控制浪涌電流的負載在電路卡插入活背板或其他“熱”電源，從而限制了背板上的電源電壓的凹陷和DV / dt的施加在負載上的電壓。在系統中的其他電路的插入事件的影響最小化，防止可能的意外重置。一個控制關機時，電路卡被刪除也可以使用lm5064實施。
除了一個可編程的電流限制，這lm5064監視和限制最大功率耗散該系列通過設備（Q1），以保持在設備的安全工作區（SOA）的操作。電流限制或功率限制的長時間（用戶定義）的結果，在關機的系列通行證裝置。在這種情況下，該lm5064可以鎖斷或反復重試基于重試的硬件設置銷。一旦開始，重試次數可以設置為0，1，2，4，8，16，或無限。斷路器功能在嚴重過電流狀態檢測時，快速關閉串聯通電裝置?？删幊糖冯妷烘i定（UVLO）和過壓鎖定（OVLO）電路關閉時，系統lm5064輸入電壓（於）是在預期的工作范圍。
該lm5064遙測功能提供輸入電壓，智能監控輸出電壓，輸入電流、輸入功率、溫度和輔助輸入。的lm5064還提供了輸入峰值捕獲輸入電壓、電流、功率和輸出電壓的功率和可編程硬件平均。警告閾值觸發SMBA引腳可編程為輸入和輸出電壓、電流、功率和通過PMBus接口溫度。此外，該lm5064能夠向外部損傷檢測MOSFET，Q1。
