      bq3060油表電路的設計

      2017-06-08 | rar | 0.66 MB | 次下載 | 免費

      資料介紹

      　　在bq3060參考設計組件在本應用報告解釋。設計分析和建議權衡在適當?shù)牡胤健?/p>

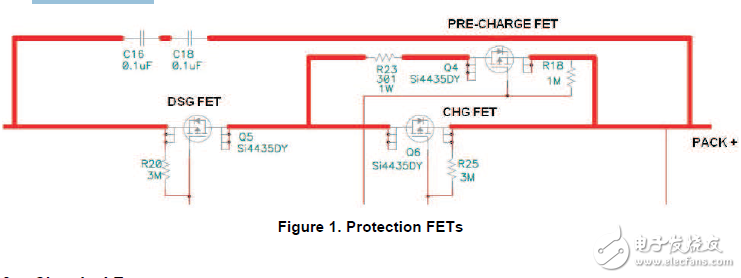

      　　保護管

      　　P溝道FET的充電和放電，必須選擇一個給定的應用程序。大多數便攜式電池應用程序是為si4435dy或等效的一個很好的匹配。P溝道預充電FET通?？梢耘c較小的，不太昂貴的設備，根據所需的預充電量實現電流。

      　　飛兆半導體si4435dy是–8.8-a，RDS–30V器件（上）20兆瓦的柵極驅動電壓時10 V。

      　　如果預充電FET使用，R23計算電流限制到所需的充電率。一定要串聯電阻功耗。預充電電流是有限的（Vcharger–Vbat）/ R38和最大功率耗散（vcharger–VBAT）2／R23。所有保護FET的柵拉與之間的門和高值電阻的來源源，以確保它們是關閉的，如果門驅動器打開。電容C16和C18的幫助在ESD事件期間保護FET。使用兩個設備確保如果其中一個短路，正常操作。為了有良好的ESD保護，銅跟蹤電容引線的電感必須被設計成盡可能短和寬。確保如果一個電容C16和C18的額定電壓都足以把電壓短路。

      bq3060油表電路的設計

      ESD FET BQ
