      IGBT寄生米勒效應電容問題產生原理和清除方法

      2017-06-09 | docx | 398KB | 次下載 | 免費

      資料介紹

      　　米勒效應產生機制

      　　在IGBT開關時，有一個會經常遇到的問題，那就是由于寄生米勒電容開通而產生米勒平臺。米勒效應在單電源門極驅動過程中非常顯著?；陂T極G與集電極C之間的耦合，在IGBT關斷期間會產生一個很高的瞬態dv/dt，這樣會引發門極VGE間電壓升高而導通，這里存在著潛在的風險。寄生米勒電容引起的導通

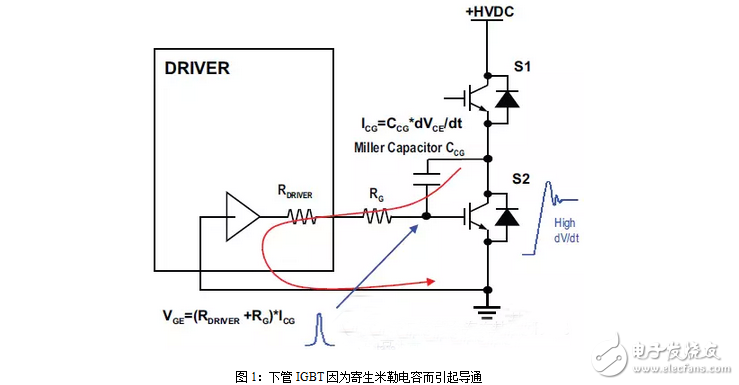

      　　如圖1所示，上管IGBT（S1）在導通時，SI處于半橋拓撲，此時SI 會產生一個變化的電壓dV/dt，這個電壓通過下管IGBT（S2）。電流流經S2的寄生米勒電容CCG 、柵極電阻RG和內部驅動柵極電阻 RDRIVER 。

      IGBT寄生米勒效應電容問題產生原理和清除方法

      IGBT 半橋 柵極電阻
