      移相控制驅動的同步整流器及全橋變換器

      2017-06-09 | rar | 0.20 MB | 次下載 | 免費

      資料介紹

      　　摘要

      　　驅動倍流同步整流輸出級是一項非常復雜的任務，特別是移相全橋拓撲。但是，使用A和B輸出隨著ucc37324雙4A MOSFET驅動器UCC3895，一個直接的PWM控制同步整流倍流輸出級實現。這種技術提供了正確的門控和定時信號需要準確同步輸出切換到一次側橋切換。

      移相控制驅動的同步整流器及全橋變換器

      　　同步整流開關要求

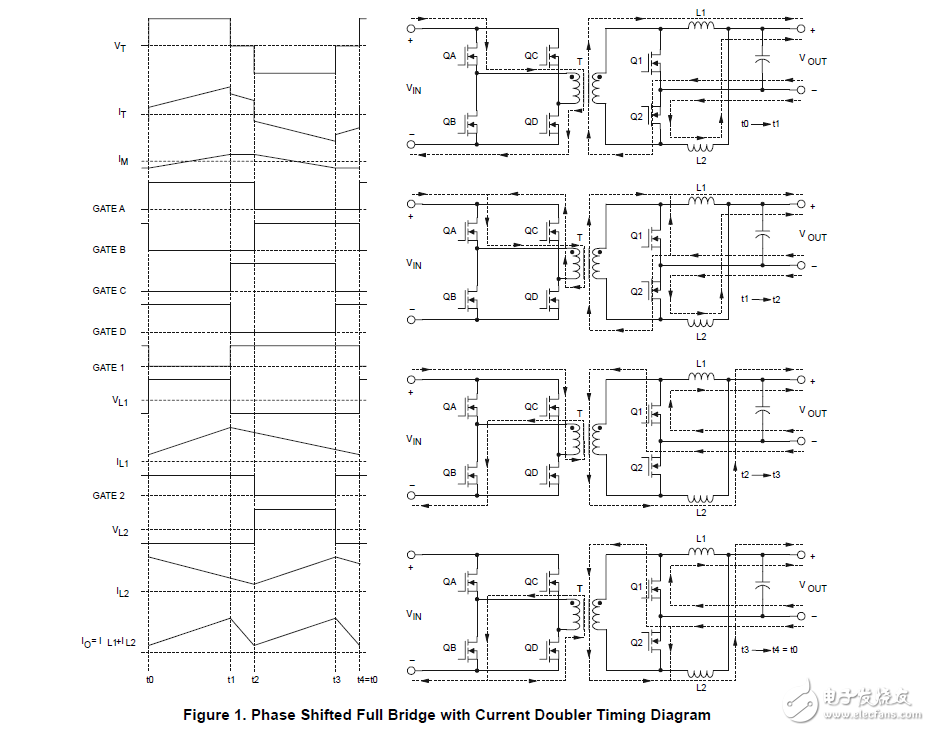

      　　傳統上，同步整流器要么直接驅動，直接從變壓器次級電壓，或控制驅動，其中所需的柵極驅動信號來自脈沖寬度調制器（PWM）。控制器。由于相位移相全橋開關周期的一部分包含一個自由的時期，如美國→T1 T2和T3 T4→圖1，沒有同步整流柵極變壓器電壓在此期間的驅動器。因此，自驅動同步整流不是這種拓撲結構的一種選擇。這重視控制驅動同步整流。

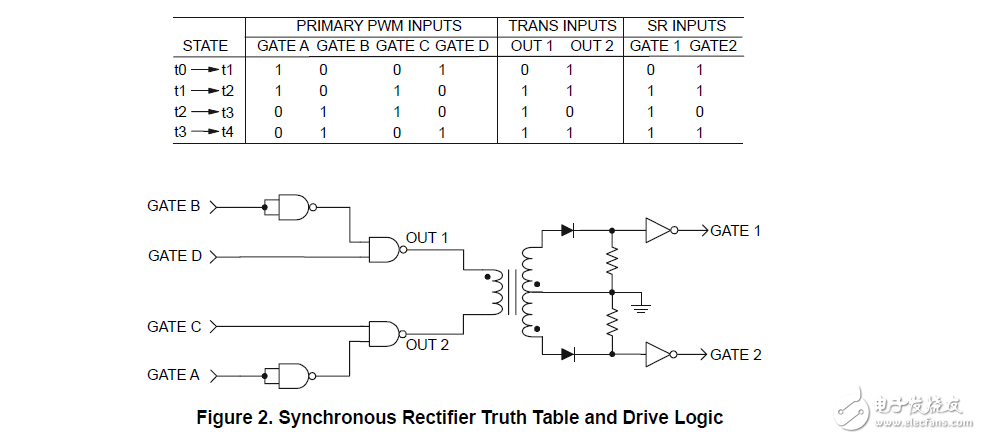

      　　通過觀察圖1中的四個開關狀態中的每一個，下面的真值表和相應的邏輯電路可以確定PWM控制信號和同步整流器之間的關系。

      移相控制驅動的同步整流器及全橋變換器

      　　圖2中的電路是一個主側PWM控制的例子，其中與非門處理所有的PWM。在通過信號轉換器傳遞同步整流器驅動信號之前，解調到A上。二次側參考驅動電路。這種方法的問題是信號延遲過多。由附加邏輯門承擔。因為關斷合適的同步整流器必須在下一次主開關命令開始之前，可以接受一些延遲。但是，太多了延遲可能導致同步整流器在下一個開關狀態開始時繼續存在。否則，相應的命令將關閉開關。

      　　實現與外部同步整流驅動信號有關的問題較新的控制器包括內部的這種邏輯。雖然這似乎是一個方便的功能，妥協是通過兩個器件引腳和硅區的附加要求實現，同時具有較高的PWM成本。

      全橋變換器 同步整流器 移相控制
