      高效的單電感BUCK-BOOST轉換器2開關

      2017-06-09 | rar | 0.67 MB | 次下載 | 免費

      資料介紹

      　　詳細說明

      　　控制器電路

      　　該裝置的控制電路是以平均電流模式拓?fù)錇榛A(chǔ)的。平均電感電流由一個由電壓控制回路控制的快速電流調節回路來調節。控制器還使用輸入輸出電壓前饋。監測輸入和輸出電壓的變化，立即可以改變調制器中的占空比，實現對這些錯誤的快速響應。電壓誤差放大器從FB引腳獲得反饋輸入。在可調輸出電壓下，電阻分壓器必須是連接到那個大頭針。在固定的輸出電壓FB必須連接到輸出電壓直接感受到。電壓。固定輸出電壓版本使用修剪內部電阻分壓器。反饋電壓將是與內部參考電壓相比，產生穩定和精確的輸出電壓。

      　　控制器電路還檢測平均輸入電流和峰值輸入電流。有了這個，最大輸入功率可控制，最大峰值電流可實現安全穩定運行。一切可能條件。為了保護設備不過熱，內部溫度傳感器是實施。

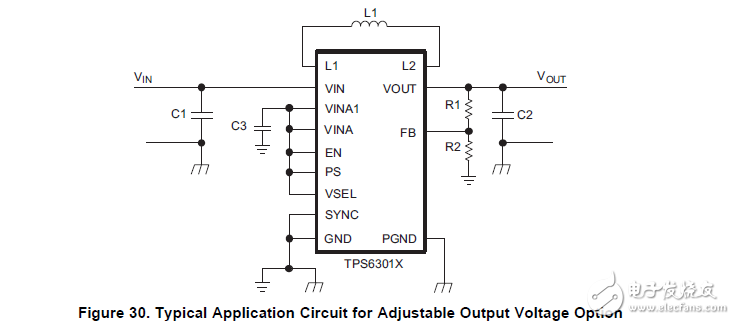

      高效的單電感BUCK-BOOST轉換器2開關

      BUCK Boost 誤差放大器
