電流感測放大器在能量收集設計中處理高側測量

　　電流測量在大多數能量收集設計和一般的許多功率敏感電子應用中仍然是一個基本要求。電流檢測放大器提供了安全、可靠地監視電流流所需的關鍵特性。為了將電流感應能力添加到能量收集設計中，工程師們可以利用各種電流檢測放大器，包括模擬設備、線性技術、馬克西姆集成電路、德克薩斯儀器和試金石半導體等制造商。

　　在廣泛的應用范圍內測量電流的能力是很重要的，但在與能量產生和存儲相關的能量收集應用中通常是至關重要的。對于能源生產，電流傳感提供了必要的反饋和控制，以防止故障，如過電流的關鍵要素。對于電池堆中的能量儲存，測量電池電池電流放電的能力對于確保電池壽命延長所需的安全充放電循環是必不可少的。

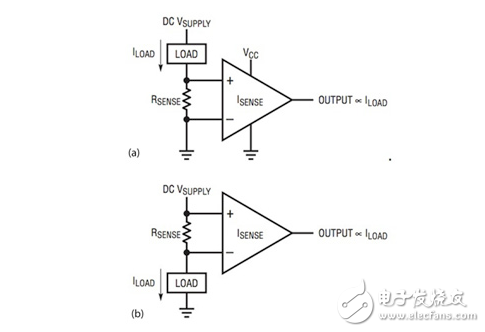

　　在大多數應用中，電流測量通常依賴于一個串聯接地的低側感應電阻器的精確測量（圖1a），或與電源串聯連接的高側感應電阻器（圖1b）。

　　Figure 1： Engineers can implement current measurement on the low （a） or high side （b） of the load， each method bringing its own advantages and disadvantages （Courtesy of Linear Technology）。
