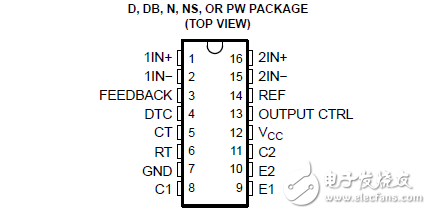

      TL494脈沖寬度調制控制電路

      2017-06-14 | rar | 0.94 MB | 次下載 | 免費

      資料介紹

      　　特征

      　　·完全PWM功率控制電路

      　　·200毫安水槽或未提交輸出電流源

      　　·輸出控制選擇單端或推拉操作

      　　·內部電路禁止雙脈沖。無論是輸出

      　　·可變死區提供控制權全方位

      　　·內部穩壓器提供了一個穩定的5V5%容差參考電源

      　　·電路架構允許輕松同步

      　　描述

      　　TL494集成所有的功能在一個脈沖寬度調制（PWM）控制施工要求單芯片電路。設計主要用于電源控制，該設備提供了靈活性，裁縫電源控制電路的具體應用。

      　　TL494包含兩個誤差放大器，一個片上的可調振蕩器，一個死區時間控制（DTC）比較器，脈沖轉向觸發器，一個5V，5%精度調節器，輸出控制電路。

      　　誤差放大器顯示共模電壓范圍從0.3 V到VCC - 2 V的死區時間控制。比較器有一個固定的偏移量，提供大約5%的死區時間?？梢岳@過片上振蕩器。通過終止RT到參考輸出并向CT提供鋸齒輸入，或者它可以驅動普通的輸入。同步多軌電源電路。

      　　未提交的輸出晶體管提供共射極或射極跟隨器輸出能力。這個TL494提供推挽或單端輸出操作，可以選擇通過輸出控制功能。該設備的結構禁止兩次輸出兩次脈沖的可能性。推拉操作。

      　　tl494c的特點是操作從0°C 70°C. 494I的特點是操作- 40°C到85°C。

      TL494脈沖寬度調制控制電路

      PWM TL494 脈沖寬度調制
