通過反電動勢，控制無傳感器 BLDC 電機

　　無刷直流 （BLDC） 電機變得越來越流行，原因不言自明，因?yàn)槭褂脗鹘y(tǒng)電機時始終會有電刷磨損，更換為電子控制器后將會大大提升設備的的可靠性。 而且在保持同等功率輸出的情況下，BLDC 電機可以做得更小、更輕，特別適合空間受限型應用。

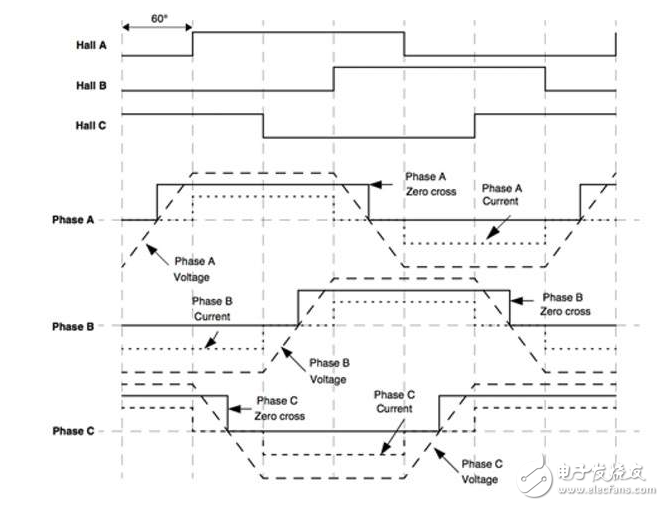

　　由于 BLDC 電機的轉子和定子之間不存在機械和電接觸，因此需要替代方法來指示零部件的相對位置，從而實現電機控制。 BLDC 電機使用兩種方式之一來實現此目的，即采用霍爾傳感器或測量反電動勢。

　　以前有文章討論過霍爾效應傳感器式控制（如 TechZone 文章“在 BLDC 系統中使用閉環控制”），這篇文章中詳細討論了替代反電動勢方法。

　　廢除傳感器

　　BLDC 電機去掉了組成傳統裝置機械換向器的磨損零件（改進了可靠性） 此外，BLDC 電機具有高扭矩/電機尺寸比率，快速動態響應能力，且?guī)谉o工作噪聲。

　　BLDC 電機歸類為同步設備，因?yàn)檗D(zhuǎn)子和定子的磁場頻率相同。 定子由鋼片組成，軸向開槽以便沿著內部圓柱面容納奇數個的繞組。 轉子采用永久磁體制造，具有兩到八個 N-S 磁極對。

　　BLDC 電機的電子換向器順次激勵定子線圈，產生旋轉電磁場，從而“拖拽”圍繞它的轉子。 通過確保線圈在正確的時間獲得精確地激勵來實現有效運轉。

　　傳感器很有用，但會增加成本，增加復雜性（由于需要附加繞組），并降低了可靠性（部分原因是傳感器連接更容易受到灰塵和潮濕環境的污染）。 無傳感器控制方式解決了這些不足。
