描述

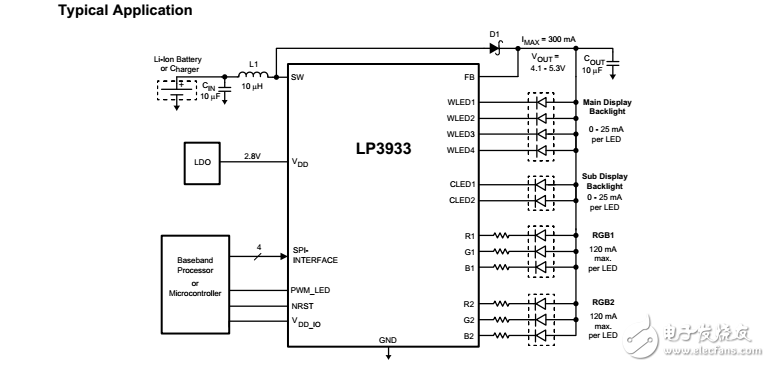

　　這是一個完整的lp3933照明管理系統設計的便攜式無線應用。它包含一個升壓DC / DC轉換器，4個白光LED驅動器來驅動主LCD面板背光，2個白光LED驅動器的副液晶面板和兩套R(shí)GB /閃存LED驅動器。

　　這兩個背光驅動器有8位恒流驅動器，分別可調，并匹配到0.5%（典型值）。RGB LED驅動器是PWM驅動的可編程顏色，強度和閃爍模式。此外，他們還提供了一個Flash功能，支持帶攝像頭的手機拍照。

　　一種高效的磁升壓DC/DC轉換器提供了所需的偏見，LED，操作從一個單一的鋰離子電池。DC / DC變頻器輸出電壓的用戶可編程從4.1v到5.3v為適應不同的領導類型和效率優化。所有功能都是通過SPI接口和19個內部寄存器控制的軟件。

　　特征

　　?高效率可編程300毫安磁升壓DC - DC轉換器

　　?2個單獨控制的PWM RGB LED驅動程序，可編程顏色，亮度，開/關斜坡和閃爍圖案

　　?閃存功能多達6個輸出，每個高達120毫安

　　?4個可編程8位調節恒流LED驅動器（0…25毫安/ LED）

　　?2個可編程8位調節恒流LED驅動器（0…25毫安/ LED）

　　?通過SPI控制功能軟件接口

　　?額外的LED開/關和調光硬件控制

　　?可編程的低電流待機模式

　　?低電壓數字接口到1.8V

　　?空間高效32引腳薄型CSP層壓封裝
