      lm109/lm3095伏的電壓調節器

      2017-06-21 | rar | 0.28 MB | 次下載 | 免費

      資料介紹

      　　一般描述

      　　lm109系列是一個單一的硅芯片上制作完成5v調節劑。它們是為數字邏輯卡的本地調節而設計的，消除了單點調節的分配問題。該器件可在兩個標準晶體管封裝。在固體可伐到5頭，它可以超過200毫安的提供輸出電流，如果提供足夠的散熱。與3功率封裝，可用的輸出電流大于超過1A。

      　　監管機構基本上是防井噴的。電流限制包括限制峰值輸出電流為安全值。此外，熱關機提供了保持IC過熱。如果內部耗散變得太大，調節器將關閉，以防止過度加熱。

      　　花費了相當大的努力，使這些設備易于使用，以盡量減少外部元件數量。沒有必要繞過輸出，盡管確實改善了瞬態響應。輸入旁路是必要的，但是，如果穩壓器位于遠離電源的濾波電容器。穩定性也可以通過通常用TTL邏輯看到的負載或線路瞬變提供很好的抑制方法來實現。

      　　雖然主要作為一個固定電壓穩壓器，lm109系列的輸出可設定電壓大于5V，如圖所示。還可以利用電路作為精密調節器的控制元件，利用良好的電流處理能力和熱過載保護。

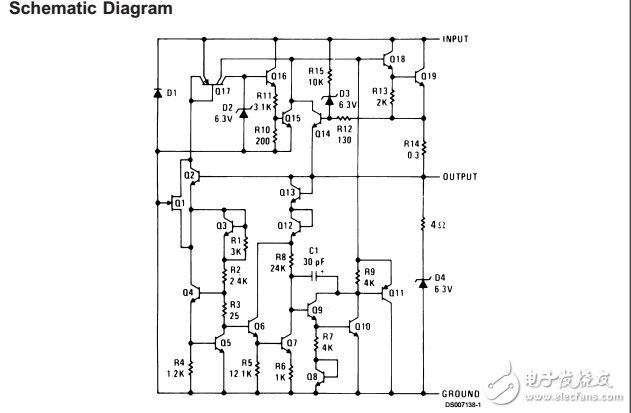

      lm109/lm3095伏的電壓調節器

      電壓穩壓器 電壓調節器
