電力趨勢的PT系列集成開關調節器（ISRS）提供除內部產生的熱的幾個配置選項。為了最大限度地提高傳熱和空間效率的PT系列，他們可以安裝在垂直，水平，或表面安裝配置。

　　背景/傳熱模式

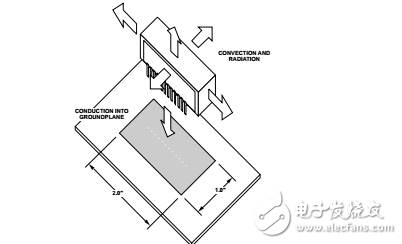

　　PT系列產品利用所有三種傳熱方式：傳導、對流和輻射。傳導占主導地位，向引線和外包裝表面?zhèn)鲗?0%的熱量。在余下的40%，約30%是由對流、輻射和其他。

　　當加熱表面的能量使物質中的原子和分子發生振動時，傳導熱就發生了。當熱量到達包邊界時，空氣開始冷卻單元。支配的傳導過程常稱為導熱率。如果導熱系數是已知的，熱電阻可以通過考慮到包的幾何和環境溫度的確定。低導熱系數和/或大空間尺寸的封裝設計往往具有很高的熱阻。一旦完成了這兩個問題的優化，就必須作出有效的去除包裝表面熱量的規定。在PT系列產品的設計中，在各種操作條件下進行了廣泛的熱計算機模擬和廣泛的溫度箱測試，以確?？煽康牟僮?。

　　有兩種類型的對流傳熱，自然的和強迫的。當空氣密度由于空氣的加熱而改變時，自然對流就發生了。在自然對流中，從物體上排出的熱量是表面溫度、暴露于周圍空氣的表面積和周圍環境溫度的函數。在許多情況下，自然對流建立了0到40線性調頻的氣流。40至60的線性調頻空氣流動被定義為“自由空氣對流”。當自然或自由的空氣對流不足以妥善冷卻部分，必須使用強制空氣對流。

　　強制空氣對流使用移動空氣從包裝中除去熱量。根據行業慣例，強迫空氣對流一般大于60線性調頻。這種傳熱方式只是空氣速度的函數。這些速度通常需要使用風扇。通常，只有當鉑系列產品的環境溫度大于60或70°C時，才需要強制空氣對流。

　　輻射，最活躍的三種模式，是一種電磁傳熱機理。它不需要介質來傳遞熱量，如空氣或固體。在PT系列設計中，與自然對流協同傳熱的輻射輔助裝置。如果采用自由空氣對流或強制對流，輻射對傳熱過程的影響很小。
