發視頻資料介紹
Unitrode集成電路

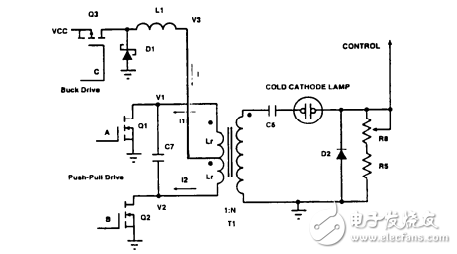

文摘：介紹了一種用于驅動冷陰極熒光燈的零電壓開關（ZVS）諧振變換器。主要用于液晶顯示器（LCD）背光照明，電路具有最小的元件數量和尺寸。一種特殊設計的集成電路為電流饋電推挽式ZVS轉換器提供所有控制功能，并且還包含一個輔助脈寬調制（PWM）控制器來為lcd開發可編程電源電壓。對變換器進行了分析和仿真，給出了完整的電路原理圖。分析和仿真結果通過實驗電路波形和關鍵性能參數進行了驗證。
冷陰極燈特性
CCFL呈現高度的非線性負載的轉換器，如圖1所示。最初，當燈冷（無效的一些有限的時間），電壓火燈通常超過三倍電壓維持。圖1火電壓為1600V特點的燈和具有平均維持電壓（VN）的為300V。注意燈最初表現出正性和負性上面，然后過渡到1ma。這些特性決定了一個高輸出阻抗（電流源）驅動器，以抑制負負載電阻的影響和限制電流在初始燈點火。由于ZVS轉換器具有低輸出阻抗，額外的“無損”串聯阻抗，如耦合電容必須增加。
