產生分裂軌電源的設計技巧

　　許多工業和醫療應用中的模擬功能，如放大器、傳感器、數據轉換器等電路，都需要正負電壓供電。通常，這種電路需要5伏特、12伏特、15伏特或更高的電壓。然而，雖然正電壓在一個典型的印刷電路板（PCB）是常見的，產生負電壓變得具有挑戰性，當所需的功率超過1瓦，電源必須是孤立的。

　　為了簡化這項工作，半導體供應商，如德克薩斯儀器、馬克西姆集成產品和線性技術等，都使用各自的轉換器芯片或模塊生成了設計。一個這樣的電路是一個由德克薩斯儀器產品營銷經理Rich Nowakowski寫了1應用筆記。

　　它描述了技術生成分軌電源從一個單一的，集成的，寬輸入降壓轉換器等公司的tps54060，這是一個60 V，0.5個降壓穩壓器，集成高側MOSFET。雙隔離輸出電壓電流輸出更高，TI提出了一種利用公司飛降壓型DC/DC轉換器tps55010和現成的變壓器拆分鐵路解決方案。半橋功率級由高和低側FET集成在同一封裝。

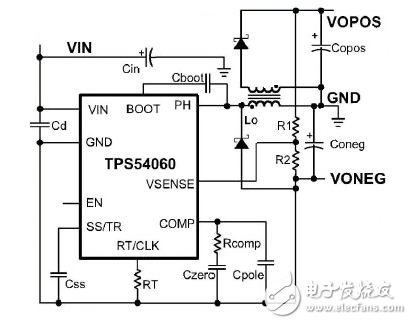

　　Figure 1 shows a circuit for generating both positive and negative output voltages using an inverting buck-boost topology with a transformer-coupled split-rail design. The design is implemented using the step-down DC/DC converter TPS54060A， a 60 V， 0.5 A buck regulator with an integrated high-side MOSFET. Aside from generating the split voltages， the DC/DC converter is also configured to regulate the positive voltage and uses the secondary winding to regulate the negative output.
