光耦合器通常用于脈沖寬度調制的功率轉換器，以在隔離邊界上傳輸誤差信號。此錯誤指示用于主側關閉控制回路。在這個光耦光敏三極管有一個大的集電極區為了有效地檢測由光電二極管發出的光的光子。這個大面積做了一個很好的探測器，但它增加了集電極到基極電容。

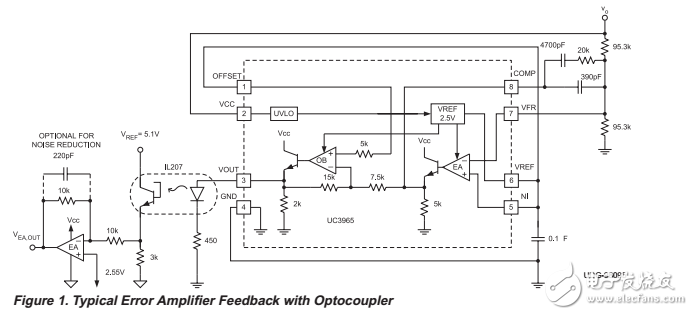

在補償電路的小信號模型中，即使在低頻段，較大的電容通過引入相位滯后，對光耦的帶寬產生不利的影響。圖1顯示了一個典型的光耦反饋方案使用的uc3965精密基準低失調誤差放大器和一個西門子光電il207 OP tocoupler。由于輸出電壓（VO）低于其標稱值，由于負載的突然增加，光電二極管電流減小。這種減影使發光晶體管的發射極電壓降低，從而增加調制器的占空比。較高的占空比將輸出電壓重新存儲到其標稱值。補償式（I、PI等）在uc3965誤差放大器取決于PWM控制方法（即電壓模式或電流模式）和功率電路拓撲。在所有的情況下，帶寬和光敏三極管相可以影響電源的穩定性。這個應用程序說明的目的是在電路配置上顯示測試數據，從而改善普通光耦合器的帶寬性能。
