從正輸入電壓產生負輸出

　　有一些應用，如雙端傳感器和音頻放大器，需要負電壓操作。在今天的系統板空間有限，創建一個專用的負電源軌將增加成本和空間的PCB。因此，在系統中從現有的正向電源軌道生成所需的負電壓是合理的。

　　一個這樣的解決方案使用傳統的同步降壓穩壓器是由德克薩斯儀器提供的應用說明題為“創建一個反相電源使用同步降壓穩壓器”1。它演示了如何從正輸入電壓產生一個負電壓到同步降壓穩壓器。

　　在介紹設計之前，作者討論了使用同步拓?fù)浜头峭诫娐返暮锰帯Ｊ褂猛皆O(shè)計的主要優點之一是在較低的電壓下提高轉換效率。此外，同步拓?fù)浔３衷谶B續導通模式（CCM），即使在非常低的電流，而不是非同步拓?fù)洌M(jìn)入不連續導通模式（DCM）時，電流通過電源電感器被降為零。DCM模式中非同步拓?fù)涞囊恍┤秉c(diǎn)是緩慢的瞬態響應和慢的DCM偏移補償。此外，它還需要額外的組件在板上。這些缺點可以通過使用同步拓?fù)鋪硐?/p>

　　Negative converter solutions

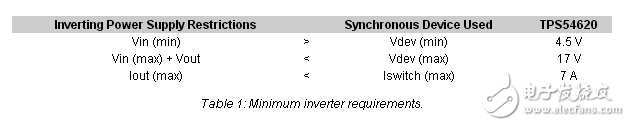

　　There are some design restrictions that the engineer must observe in order to create an inverting supply from a positive rail. As shown in Table 1， the maximum allowable output voltage is limited by the maximum voltage across the device VDEV between the input pin and the ground （GND） pin on the IC minus the maximum input voltage VIN （max）。 Because the MOSFETs are internal to the IC， the maximum load current cannot be more than the maximum current through the internal switches.
