摘要

　　強制空氣系統將溫度控制的空氣輸送到特定區域，但體積大，笨重，價格昂貴。此應用程序報告描述了便攜式、低成本、溫度強制系統。

　　介紹

　　如何設計試驗裝置過熱沒有把整個應用電路在烤箱？設計者可能需要訪問關鍵電路節點進行故障排除，或者只觀察一個組件的溫度影響。冷凍噴霧和吹風機可能是臺式檢修好，但溫度（溫度變化率）是高度不受控制，實際上可能會損害部分。強制空氣系統將溫度控制的空氣直接送到特定區域，但它們笨重笨重，價格昂貴。需要的是一個便攜式的，低成本，溫度強迫系統。

　　一種解決方案是使用熱電制冷器。熱電制冷器（TEC）采用Peltier效應，作為小，固態熱泵當直流電流通過。它們是相對較小的平板設備，將熱量從一側傳遞到另一側。通過簡單地改變電流方向，傳熱方向可以反轉，用于加熱或冷卻。熱量的傳遞是由電流的大小控制的。在TEC多達50?C以上的溫度差可以適當?shù)纳嵫b置的一側設置使用一個單一的元素來實現。通過堆疊多個元素可以產生更大的溫度梯度。這些梯度可以有效地用作閉環溫度調節系統的一部分。

　　方法

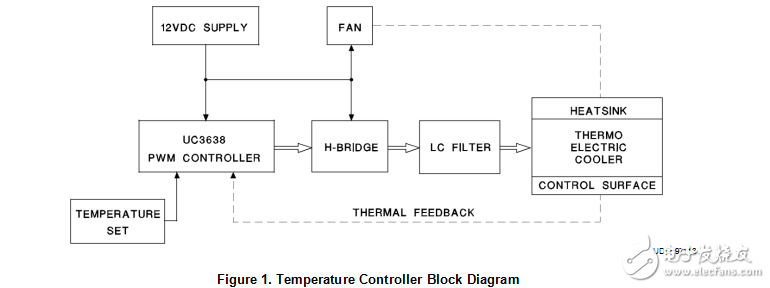

　　許多方法可以用來調節TEC電流的大小和方向，因為它們在相對較低的直流電壓下工作（最大電流范圍從1 A到10 A，具體取決于大?。＞€性調節可以使用，但效率很低，需要雙極性電源，或者其他一些開關極性的方法來改變電流方向。利用脈沖寬度調制技術可以提高開關效率。如果僅在一個方向上需要傳熱，用于加熱或冷卻（但不是兩者都有），則可以使用單電源電壓操作的簡單降壓拓撲來調節一個方向的輸出電流。然而，在這種情況下，為了允許單電源閉環加熱和冷卻，必須使用橋拓撲。閉環溫度控制系統的框圖如圖1所示。
