UMTS基站接收機適用于半平方英寸

　　在滿足宏蜂窩基站性能要求的情況下，集成有多大可能？工藝技術決定了某些關鍵功能的具體流程：在射頻領域的GaAs和SiGe，高速ADCs細線CMOS，高Q濾波器無法實現半導體材料。然而市場繼續要求更高的整合。

　　考慮到這一點，線性技術在封裝（SIP）技術中應用了系統，以建立一個占用約二分之一平方英寸（僅僅超過3平方厘米）的接收機。接收器的界限是50ΩRF輸入，50ΩLO輸入，ADC的時鐘輸入和數字ADC輸出。這就增加了低噪聲放大器（LNA）和射頻濾波，用于輸入、LO和時鐘產生，以及數字輸出的數字處理。15毫米22毫米×包內是利用鍺高頻成分的信號鏈，分立的無源濾波和細線CMOS ADCs

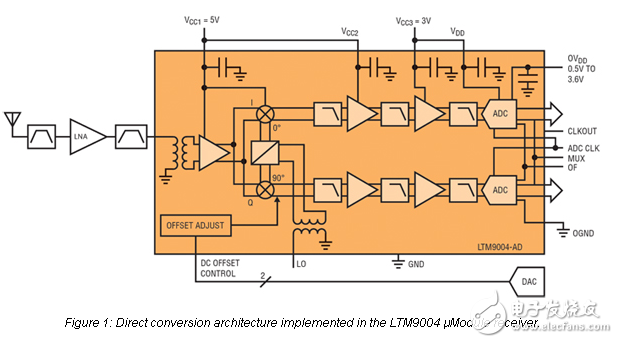

　　本文提出的ltm9004μ模塊?接收機實現直接轉換接收器的設計分析。

　　Design targets

　　The design target is a Universal Mobile Telecommunications System （UMTS） uplink Frequency Division Duplex （FDD） system， specifically the Medium Area Base Station in Operating Band I as detailed in the 3GPP TS25.104 V7.4.0 specification. Sensitivity is a primary consideration for the receiver; the requirement is ≤（–111 dBm）， for an input SNR of –19.8 dB/5 MHz. That means the effective noise floor at the receiver input must be ≤（–158.2 dBm/Hz）。
