摘要

　　除了主正電源電壓外，有些應用還需要低電流負電壓。電源電路應該能夠很容易地提供這個額外的電源電壓的應用程序。本文討論了一種從電荷泵DC/DC轉換器中獲得負電壓的簡單方法。穩定負電壓的一個簡單的解決方案是使用并聯穩壓器。調節負輸出可以從–VREF調整–3 V，Vref通常是1.24 V。

　　應用程序描述了一種偏置液晶顯示器的解決方案，在1 mA時用2 V。

　　設計問題

　　采用感應式DC/DC變換器，通過在電感上附加繞組很容易產生多個電壓。電荷泵不允許這種直接的解決方案。提出的解決方案是基于能夠利用飛電容的電壓紋波產生低電流的負電壓。由于電壓紋波非常低，而且對輸入電壓和主輸出電流非常敏感，必須先將電壓紋波相乘，然后再穩定。這是做了一個梯級，隨后TLV431并聯穩壓器。這種解決方案的一個優點是，負電壓可以很容易地調整到另一個電壓電平。該電路已全部tps601xx設備測試。tps6010x和tps6011x設備必須運行在跳躍模式確保C電壓紋波（粉）是不夠高；因此，跳過連接到VIN。

　　解決方案

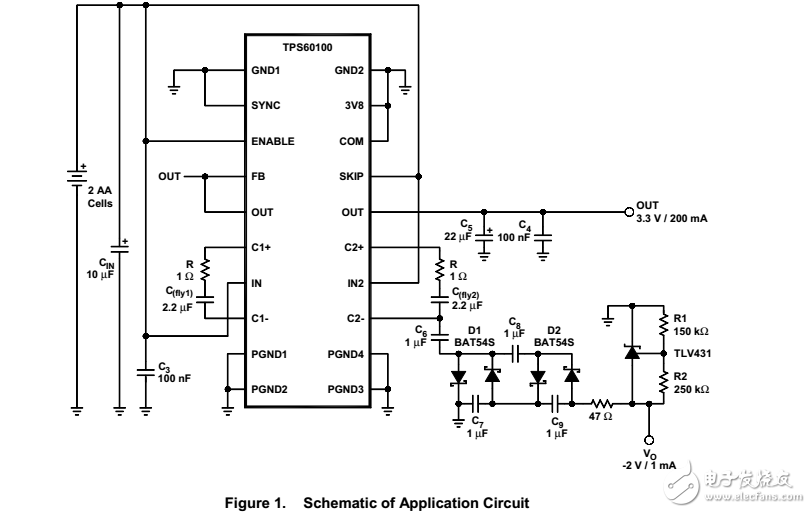

　　圖1顯示了應用程序，其中的tps601xx電荷泵，串聯的肖特基二極管，和三端可調并聯穩壓器TLV431。為了減少損失，肖特基二極管用于級聯反轉的級聯輸入電壓的兩倍。增加輸入幅值的級聯，小1?電阻與電容串聯，C（fly1）、C（fly2）。
