浪涌電流變換器的管理

　　在現代開關直流變換器的設計中，電容器的噴射會導致模塊啟動時高的浪涌電流。除了元件損壞和系統故障的風險外，這種浪涌電流也會給那些在便攜式產品中最大限度地延長電池壽命的工程師帶來麻煩。

　　本文介紹了為什么在浪涌電流發生，它如何危及電池壽命，以及制造商的步驟，現代功率模塊已經采取了限制問題。

　　什么是潮流？

　　開關DC / DC轉換器通常具有多個電容器。例如，一個設備構成電磁干擾（EMI）輸入濾波器的一部分，設計用來限制輸入回路中的電流產生的干擾（圖1），而另一個裝置位于輸出側以限制電壓紋波。

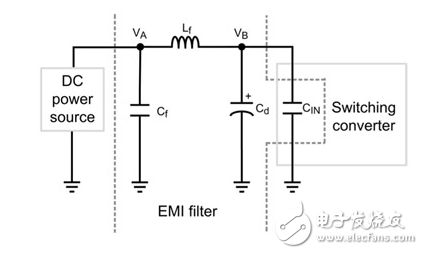

　　Figure 1： Schematic of low pass input EMI filter between primary power source and switching regulator. The capacitors charge up during startup causing high in-rush current （Courtesy of Texas Instruments）。

　　When the converter is first switched on， these uncharged capacitors act as virtual short circuits， allowing the current to rapidly escalate. The current spike lasts only as long as it takes the various capacitors to charge， but it can reach a peak value well in excess of what the converter would otherwise experience， even under full load. The only characteristics that limit the magnitude of the spike are the line impedance and the capacitors’ equivalent series resistance （ESR）。
