無線MCU簡化智能電表和能源管理系統的設計

　　一種新的無線微控制器（MCU）是一種新興的品種提供低成本的智能連接，智能電表和能源管理系統等需要提高效率，在家庭、辦公室和工廠。由一個微控制器封裝在一個無線子系統集成、無線MCU簡化智能儀表和其他嵌入式應用提供分布式傳感器和控制能力，增加無線數據功能的任務。

　　本文將討論無線MCU，支持智能儀表之間的連接，能源服務門戶（ESP）和家庭網絡（HAN），通常工作在2.4 GHz ISM頻段。后續文章將探討無線單片機作為智能節點的漢族，以及無線MCU工作在亞GHz范圍內；連接智能電表與實用的廣域網（WAN）。

　　智能電表里有什么？

　　機電儀表、智能儀表的繼任者使用精確的模擬量測量電路、嵌入式處理器和雙向數據鏈路進行遠程讀數，并通過廣域網（WAN）進行通信。智能電表有第二個鏈接，用于與能源服務門戶（ESP）通信，也稱為網關，它將消息傳遞到建筑物的家庭區域網絡（漢）。（詳情見下面的“智能儀表101”部分）。

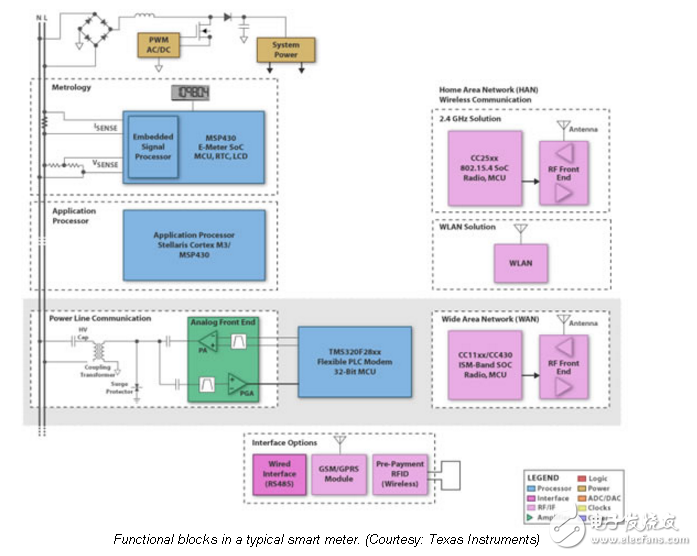

　　To ensure accuracy and security， most smart meter architectures typically use a separate metrology block that partitions the data collection and processing functions from the MCU that handles the meter’s housekeeping and management functions （Figure 1）。 A separate controller， tied to the host processor by a standardized interface， manages the meter’s communication functions. The extra costs of this segmented approach are offset by simpler software requirements and the security it provides. The layered architecture makes it easy to design a single meter that can be equipped with interchangeable communication modules to meet a wide variety of application requirements.
