本文設計和仿真了一基于AT89C52單片機智能控制的，功率約為40W太陽能LED路燈。它采用了雙電源供電模式，具備光控和時控功能，抗干擾能力較強。文中主要介紹了太陽能LED路燈發光面板的設計、太陽能電池與蓄電池的選擇，同時詳細分析和討論了路燈各部分的電路設計及工作原理，并應用Protues和keil軟件對LED路燈的充電電路、升壓電路和控制電路進行了仿真。仿真結果與設計指標一致。
2、太陽能LED路燈硬件電路設計
2.1 系統硬件組成
太陽能LED路燈系統主要由太陽能電池組件、LED燈具、燈桿和控制箱（內有充電器、控制器、蓄電池等等）四部分構成。本文設計的太陽能LED路燈總功率約為40W.電路的結構原理圖如圖1所示。從中可以看出，該系統采用的是雙電源供電。系統電路主要由太陽能電池、蓄電池、充電電路、升壓電路、控制電路、電LED驅動電路和LED陣列組成。

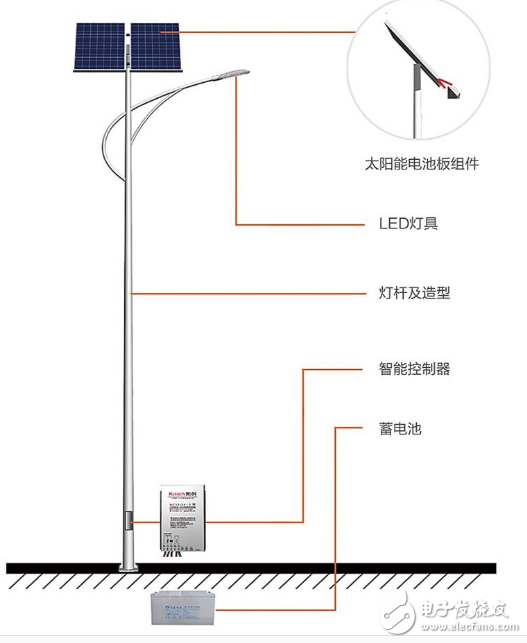

圖1 太陽能LED路燈系統結構
