發視頻資料介紹

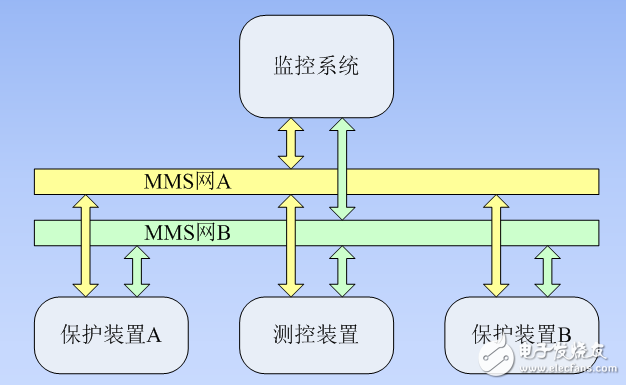

站控層組網
使用星形網絡結構，雙重化實現冗余，雙網熱備用。環網交換機兼容性差，不推薦使用環網實現冗余。交換機選型和配置原則與傳統變電站相同。
過程層組網
幾個獨立的問題：GOOSE交換機和SV交換機獨立/合一。集中配置交換機/按間隔配置交換機。交換機雙重化問題。

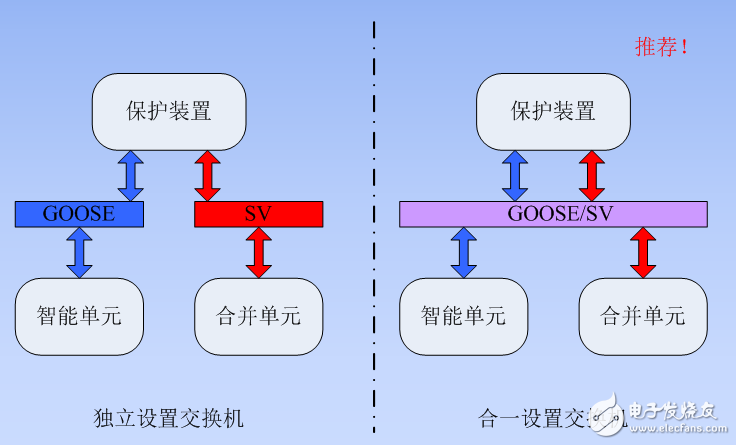

GOOSE和SV合一
交換機各端口均獨立工作，GOOSE和SV合一組網和獨立組網性能上沒有差異。獨立設置交換機造價較高，但交換機功能劃分明確；合一設置交換機則反之。推薦GOOSE和SV交換機合一。
數字化變電站
