發展清潔能源建設堅強智能電網是我國未來幾年電網的發展的主要方向。作為實現智能電網中有源配網的有效方式，微電網有利于引入大量可再生能源發電，使電力系統更加可靠、安全、清潔和經濟。本文介紹微電網的概念和主要結構，以及與智能電網的關系，簡述了微電網在我國的發展?fàn)顩r。

　1.3微電網基本結構

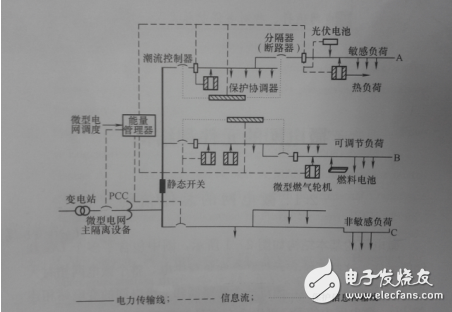

　　微電網的基本結構如下圖1所示。

　　圖 1 微電網的基本結構

　　上圖是由CERTS提出的微電網基本結構，圖中包含了多個分布式電源（DG）和儲能元件，這些系統和元件聯合向負荷供電，這個微電網相對大電網來說是一個整體，通過一個斷路器和上級電網相連接。圖中微電網包括3條饋線A、B和C，整個網絡呈放射線。饋線通過微電網主隔離裝置與配電系統相連，可實現孤網與并網運行模式間的平滑無縫轉換。其中A和B是敏感負荷（重要負荷），安裝有多個DG，饋線A中含有一個運行于熱電聯產的DG，該DG向用戶提供熱能和電能。饋線B為非敏感性負荷，孤網情況下微電網內不過負荷運行時，可以切斷系統對C的供電。當外界大電網出現故障停電或電力質量問題時，微電網可以通過主斷路器切斷與電網的聯系，孤網運行。此時微電網的負荷全部由DG承擔，饋線C繼續通過母線得到來自主網的電能并維持正常運行。如果孤網情況下無法保證電能的供需平衡，可以斷開饋線C，停止對非重要負荷的供電。當故障消除后，主斷路器重新合上，微電網重新恢復和主電網功角同步運行，保證系統平穩過渡到孤網運行前的狀態。
