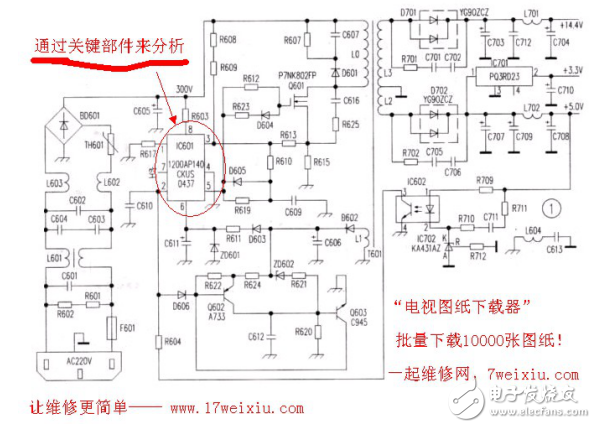

本文以明基（BenQ）Q7C3型液晶顯示器為例，介紹其內置電源電路工作原理與檢驗思路，附圖為按照什物繪出的電源部份電路原理圖。

　　1、工作原理

　　明基Q7C3型顯示器為內置型電源，是以電流驅動型脈寬調制組件1200AP40為核心形成的變壓器禍合、他激式開關電源。

　　1200AP40內部設有啟動電流源、邏輯電路、振蕩器等電路，并擁有過田過流／欠壓漱啟動等各種維護電路。用它形成的開關電源擁有適應市電電壓變化規模寬、效力高、功耗低等優點，所以已被廣泛利用于液晶顯示器電源中，其引腳功能及參考數據見表1。

　　1.市電輸入、變換

　　加電后，220V交換市電經C601、L601、C602等組成的低通濾波器濾除電網中的高頻雜波干擾后，再經負溫度系數熱敏電阻TH601限流（按捺開機沖擊電流）、BD601整流、0605濾波取得約300V直流電壓，供開關電源電路使用。

　　2.啟動與振蕩

　　整流濾波電路發生的約300V直流電壓分兩路輸入開關電源電路，一路經開關變壓器 T601的LO繞組加到開關管Q601的漏極（D）；另外一路經R603加到IC601（1200AP40）啟動端⑧腳。IC601的⑧腳輸人300V電壓后，使它內部啟動電流源開始工作，該電流通過⑥腳對外接的C611充電，當C611兩真?zhèn)€電壓到達啟動闌值（11V）時，IC601內部振蕩器電路起振，從⑤腳輸出驅動脈沖，通過R612，R623，D604加到開關管Q601柵極（G），使Q601工作在開關狀況。Q601導通后，電流流過開關變壓器T601 LO線組，在取樣繞組L1兩端發生感應電動勢，經D602整流、C606濾波后，再經D603限幅，R611限流在C611兩端發生15V的直流電壓，為IC601提供工作后所需的電源，取代IC601內部的啟動電路，使電源能正常工作。

　　3．穩壓節制電路

　　該電機源采取由R711、R712與IC702形成的誤差取樣放大電路，直接從T601的L2繞組輸出的高頻脈沖經D702整流、C707-C709及L702濾波后取得的+5V電壓長進行取樣。其誤差信號經光電藕合器IC602將反應輸出直流電壓狀況的反饋信號引入IC601②腳并通過脈沖寬度節制電路來扭轉輸出脈沖占空比，進而節制開關管導通的時間，從而取得不亂的直流電壓輸出。

　　當某種緣由使+5V電壓升高時，IC702的R端電壓升高，K端電壓降落，使IC602內部發光二極管電流增大，致使IC602中光敏三極管的c、源極（E極）內阻減小，IC601②腳電壓降落，經內部誤差放大后由⑤腳輸出的驅動脈沖占空比降落，開關管Q601提早截止，減少開關變壓器的儲能，下降輸出電壓；如果輸出電壓下降，則IC601輸出驅動脈沖占空比升高，這樣使輸出電壓維持不亂。
