      側向光伏效應的定義及其實驗研究（圖解）

      2017-11-07 | rar | 1 MB | 次下載 | 免費

      資料介紹

      　　側向光伏效應是指在點照明下，在 PN 結、金屬半導體結、半導體異質結的同一面接上外路電壓而測得的光伏效應，如圖 1 所示。

      　　側向光伏效應的定義及其實驗研究（圖解）

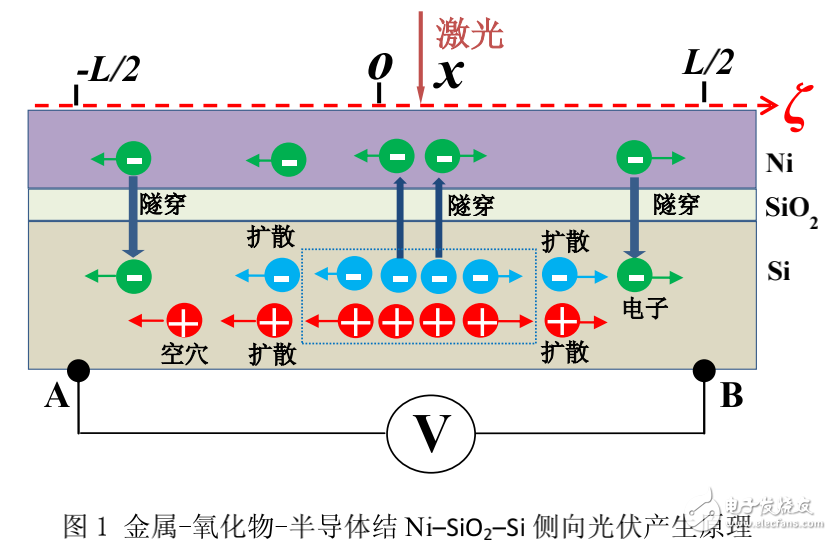

      　　側向光伏效應產生的機理是：點光源照射樣品，會在照射位置產生大量電子-空穴對，由于電子數密度 N（r）與周圍存在明顯差異，會進行擴散，兩個銦電極 A 和 B 收集的電荷數量不同導致電勢差 UAB。

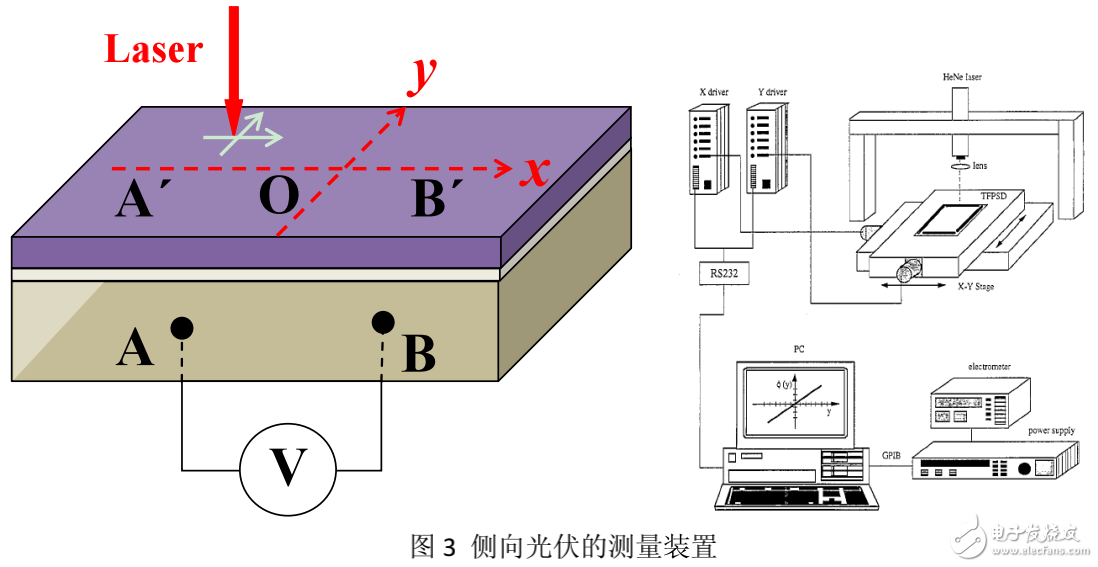

      　　實驗設備主要有：半導體激光器、小孔、凸透鏡（焦距 26 毫米）、直尺、萬用表、三維微位移平臺、金屬-氧化物-半導體（Ni–SiO2–Si）片、細銅絲、接線板、電控箱、控制軟件、電腦。如圖所示，激光經過小孔被卡成口徑 1 毫米的光斑，被凸透鏡聚焦到 Ni–SiO2–Si 的表面。Ni–SiO2–Si 的硅襯底背面兩只銦電極 A、B 上粘兩根細銅絲導線，分別連接到接線板上的紅、黑接線柱上，細銅絲導線重量很輕，以防止拽脫落銦電極。

      側向光伏效應的定義及其實驗研究（圖解）
