      太陽能電池升壓電路的設計與仿真全解析

      2017-11-07 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　針對這個問題，國內也有關于太陽能電池升壓控制電路的相關設計，但只給出了主體設計及充電電路，未進行深入的分析與驗證。本文根據 DC-DC 變換電路的特點，設計了電源輸入電路、脈寬調制電路以及推挽電路，通過 Multisim 軟件對各部分電路進行仿真，驗證了該方案的可行性。

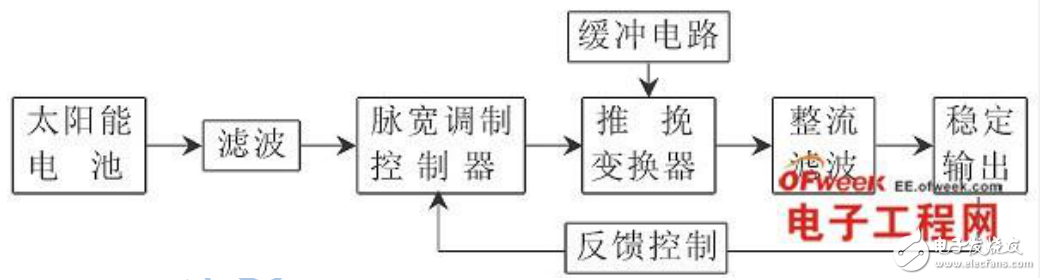

      　　單節太陽能電池最低電壓一般在 0.4-0.7V 之間，將 20 節太陽能電池串聯起來，當光照不足時，該電源產生的電壓約為 9V 為了將電壓升高至 14V 直接對 12V的蓄電池充電，本文設計了一款。DC-DC 升壓電路，該電路主要由脈寬調制控制和推挽電路兩部分組成，主要設計框圖如圖 1 所示

      　　太陽能電池升壓電路的設計與仿真全解析

      　　由圖 1 可見，太陽能電池輸出的直流電壓經濾波除掉噪聲干擾后，由脈寬調制控制器實現脈寬調制。經推挽變換器和濾波電路后輸出直流電壓。輸出電壓與反饋控制電路進行比較，如輸出電壓為 14V，可直接對蓄電池充電；如小于 14V，則經升壓電路升壓至 14V 后對蓄電池充電，由此可保持電源持續工作。
