提出一種風光互補發電中的超級電容器與蓄電池混合儲能系統。充分利用蓄電池能量密度大和超級電容器功率密度大、循環壽命長的優點，大大提升了儲能系統的性能。建立了混合儲能系統的模型和控制環節，并進行實驗，結果表明，在發電功率和負載功率脈動時，蓄電池能夠工作在優化的充放電狀態，有效減少了充放電循環次數。延長了使用壽命，提高了系統的工作效率。該系統對解決新能源發電系統中儲能問題，具有十分重要意義。

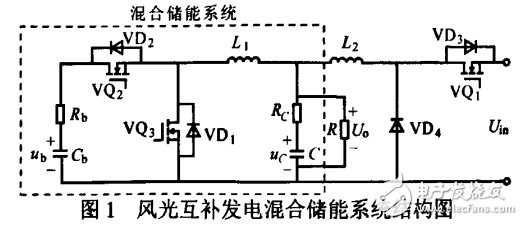

　　風光互補發電系統受氣候等自然因素的影響，其發電輸出功率具有不穩定和不可預測性。主要表現為輸出電流的波動。充電電流過大，蓄電池會發生極化現象．會使極板活性物質脫落。還會使溫升和出氣加重。同樣，大電流放電會使蓄電池極板彎曲變形．過大電壓跌落會導致蓄電池不正常關斷。此外，由于發電功率的間斷或不足．蓄電池常處于充放電電流小的狀態。加快了老化進程，縮短了循環使用壽命［31。配置一定容量的超級電容器，并通過控制器控制超級電容器向蓄電池的能量流動過程，可充分發揮超級電容器功率密度大的優點，優化蓄電池的充放電電流：還可利用超級電容器的儲能能力，減少充放電循環次數?；诖?，提出基于超級電容器蓄電池混合儲能的風光互補發電系統，其結構如圖1所示。
