EOS是英文Electrical Over Stress的首字母縮寫，其意為電氣過應力 ，意思就是有過高的電壓和/或電流信號加到了受試對象上，它受不了了，被損壞了，所以說“過”了。
　　要生成EOS可以有三種方法：高電壓，大電流，高電壓+大電流，其實ESD事件只是EOS的其中一種短時間的高壓，所以針對EOS，必須要考慮更大的電流和持續時間。
　　我們的手機的充電環境越來越復雜，有車充，有太陽能充電器，有墻充，山寨充電、快充等，脆弱的手機必須承受各類充電器的。 而更多手機因為充電回路的過壓過流造成PMU，或者充電IC的損傷，形成故障。
　　欠發達國家，例如印度和非洲已經是EOS事件的重災區，這些都是電網在落后地區更不穩定的原因。所以手機方案公司都已經針對EOS 提供可靠的解決方案了。
　　雷卯電子根據華為、OPPO等客戶的需求，研發了可靠的多種解決方案，供大家參考下目前EOS的解決方案。
　　EOS測試需求指標：
　　國內目前標準里還沒有具體的過壓測試的指標，但是涉及出口的產品，都會提出相關的需求，從2015年的過壓浪涌300V，到目前已經有客戶需要測試500V。都顯示了客戶對過壓可靠性的高要求。

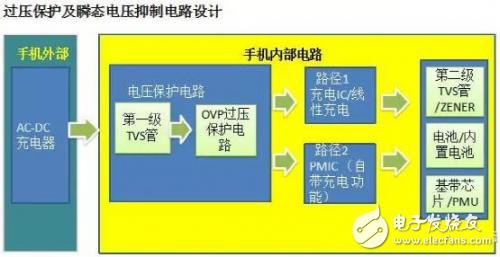

　　過壓保護其實很簡單，但是在手機中確實有難點，難點在哪兒，在于手機的空間有限，我們必須設計出足夠大的芯片，封裝在足夠小的體積中。
　　
　　

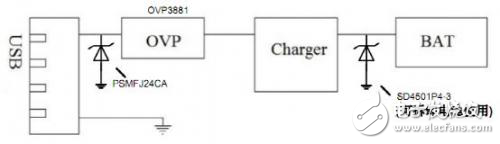

　　以上組合方案用到三顆料特點介紹下：
　　PSMFJ24CA 是SOD-123FL封裝的大功率TVS芯片，功率可以達到5000W，經過測試可以滿足250A，箝位電壓30V的性能要求，初級保護根據終端要求，可以選擇7V和12V產品。
