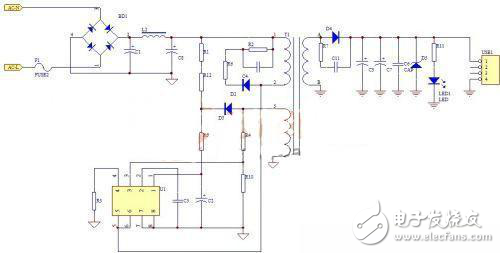

先上電路圖：
　　
　　先談?wù)?a href='http://m.makelele.cn/v/tag/82/' target='_blank' class='arckwlink_none'>PCBLAYOUT注意點：
　　大家都知道，EMC對地線走線畢竟有講究，針對PSR的初級地線，可以分為4個地線，如圖中所標示的三角地符號。這4個地線需采用“一點接地”的布局。
　　1.C8的地線為電源輸入地。
　　2.R5的地為功率地。
　　3.C2的地為小信號地。
　　4.變壓器PIN3的地為屏蔽地。
　　這4個地的交接點為C8的負端，即：輸入電壓經整流橋后過C1到C8地，R5和變壓器PIN3的地分別采用單獨連線直接引致C8負端相連，連線盡量短；R5地線因考慮到壓降和干擾應盡量寬些。
　　C5，R10，U1PIN7和PIN8地線匯集致C2負端再連接于C8負端。
　　若為雙面板，以上4條地線盡量不要采用過孔連接，不得以可以采用多個過孔陣列以減小過孔壓降。
　　以上地線布局恰當，產品的共模干擾會很小。
　　因PSR線路負載時工作在PFM狀態下的DCM模式，DI/DT的增大和頻率的提升，所以較難處理的是傳導150K~5M差模干擾。
　　就依圖從左到右針對有影響EMC的元件進行逐個分析。
　　1.保險絲
　　將保險絲換用保險電阻理論上來講對產品效率是有負面影響的，但實際表現并不明顯，所以保險絲可以采用10/1W的保險電阻來降低150K附近的差模干擾，對通過5級能耗并無太大影響，且成本也有所降低。
　　2.C1，L2，C8
　　PSR工作在DCM模式，相對而言其輸入峰值電流會大很多，所以輸入濾波很重要。
　　峰值電流的增大會導致低壓輸入時母線電壓較低，且C8的溫升也會增加；為了提高母線電壓和降低C8的溫升，需提高C1的容量和使用LOWESR的C1和C8.因?yàn)樘岣逤1的容量后，C1和C8的工作電壓會上升，在輸出功率不變的情況下，輸入的峰值電流就會降低。因L2的作用，實際表現為增加C1的容量比增加C8的容量抑制EMC會更有效。
