LED驅動電源的后級DC-DC恒流電路采用LLC諧振半橋的拓?fù)浣Y(jié)構，并通過輸出的電流電壓雙環反饋來實現恒流限壓功能，LLC諧振半橋DC-DC恒流電路的功率部分包括了諧振電路和輸出整流電路，控制部分有芯片供電電路、控制芯片外圍電路、輸出反饋回路等，經試驗證明該系統輸出穩定好，能夠長時間高效工作。
LLC諧振變換器理論上可實現初級開關管零電壓開通（ZVS），且關斷電流較小，次級整流管可實現零電流開斷的特點，它既吸取串聯諧振變換器諧振槽路電流隨負載輕重而變化、輕載時效率較高的優點，又兼具并聯諧振變換器在空載下也能穩定T作的特點。兇此，LLC諧振變換器是一種比較理想的諧振變換器拓?fù)洌瑢ζ溥M(jìn)行研究具有重要的理論意義和實用價值。
半橋變壓器設計

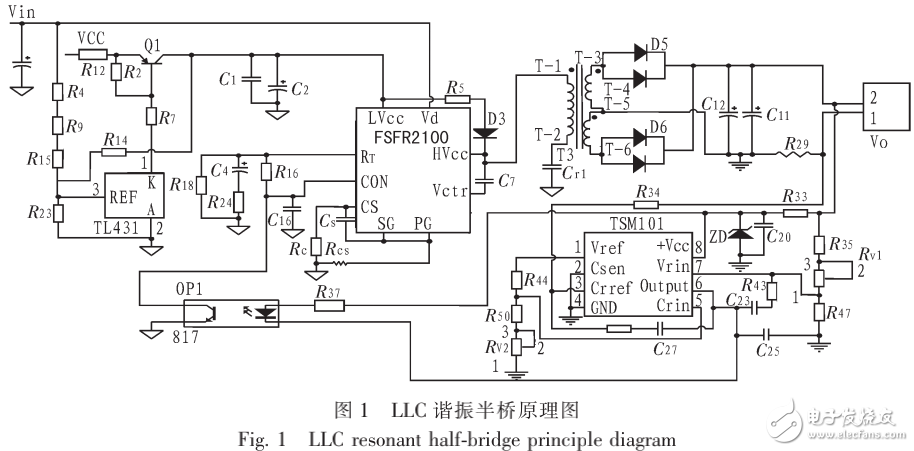

圖1為諧振半橋原理圖。
