發視頻感應加熱基本知識介紹及串聯感應加熱電源技術的研究
2017-12-08 |
rar |
1.6 MB |
次下載 |
免費
資料介紹

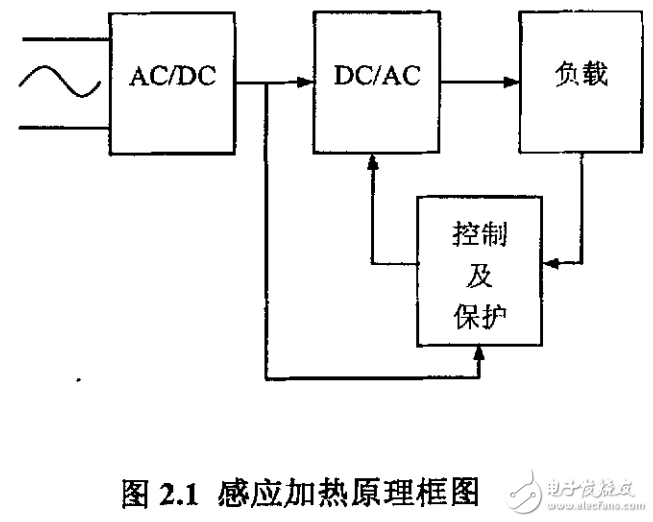

本文在對感應加熱電源的電路拓?fù)浣Y(jié)構以及實際工作中的控制，保護等一系列環節的分析的基礎上，設計了一臺超音頻的串連型感應加熱電源，并給出了試驗結果。在文中還對串連型感應加熱電源中掃頻調功方式的某些缺點進行了有關改進。
控制電路

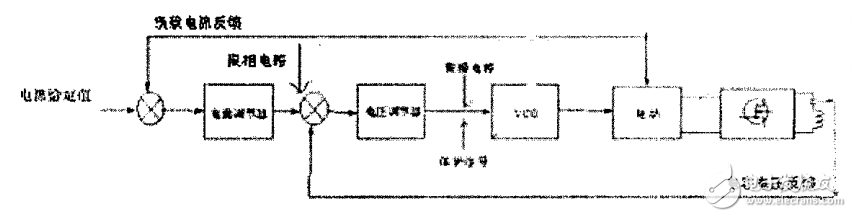

控制電路采用雙閉環控制。即外環采用負載電流控制，內環為負載上補償電容電壓控制。正常工作的時候，負載電流跟蹤電流給定值，經過PI調節器后成為電容電壓的給定值。補償電容電壓跟蹤這個給定值，再次經過PI調節器后將輸出電壓送至壓控振蕩器，輸出驅動脈沖來驅動開關管子。框圖如下：
