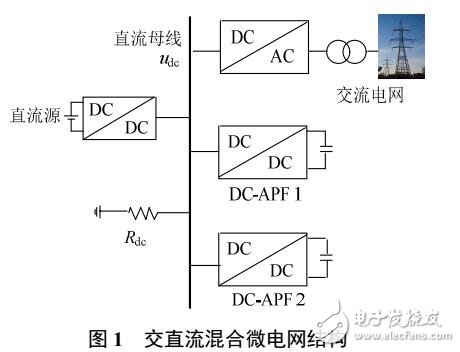

在交直流混合微電網中，若匯入直流母線中的功率瞬時值中含有紋波分量（如三相不平衡交流負荷、交直流微電網互聯功率存在不平衡有功功率分量等1，均會導致直流母線電壓出現紋波分量，嚴重時會影響系統供電電能質量和可靠性。為此，提出基于直流有源濾波器（DC active power filter，DC-APF）的直流母線電壓紋波抑制方法，主要由直流電壓紋波抑制、直流有源濾波器輸入端電容電壓控制以及電流閉環控制3部分構成。阻抗分析方法表明所采用的控制參數設計方法能保證擬抑制紋波頻率處直流有源電力濾波器輸出阻抗遠小于直流微電網中其余單元的輸出阻抗，從而能消除或減小直流紋波電壓。此外，基于所提方法，還可實現多直流有源濾波器即插即用與并聯運行。最后在Matlab/Simulink中搭建了含直流型分布式電源、交直流雙向DC-AC變流器、直流負荷以及兩臺直流有源電力濾波器的交直流混合微電網仿真模型，建立了相應的實驗平臺，數字仿真和實驗結果均驗證了所提方法的有效性。
