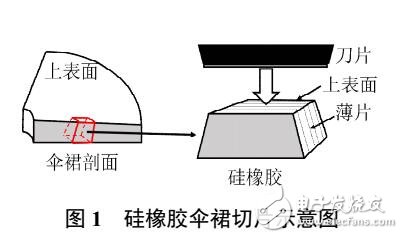

復合絕緣子在運行環境因素的綜合作用下易發生老化并引發絕緣子性能劣化乃至失效，因此對絕緣子老化影響深度進行檢測和評估非常必要。采用顯微紅外光譜技術，通過測量硅橡膠傘裙由表及里不同深度處的2960 cm-1甲基峰面積分布變化，發展了一種測量運行硅橡膠復合絕緣子老化深度的檢測技術。系統討論了顯微紅外光譜法的測試原理、掃描方式、邊界效應影響等問題，并分別針對線掃描及面掃描模式提出了相應的老化深度計算方法。同時應用該方法測試了廣東電網500 kV輸電線路抽檢復合絕緣子低壓端傘裙的老化深度，發現基本在50-85 htm之間；還對500 kV榕茅甲線斷串復合絕緣子的故障部位傘裙的老化狀態進行了研究，發現由于高壓端放電現象嚴重，故障部位傘裙老化深度達105-141 Um，為正常老化情況（35 Um）的3-4倍。
