      LVDS原理與應用簡介

      2008-10-16 | rar | 545 | 次下載 | 10積分

      資料介紹

      1 LVDS信號介紹
      LVDS：Low Voltage Differential Signaling，低電壓差分信號。
      LVDS傳輸支持速率一般在155Mbps（大約為77MHZ）以上。
      LVDS是一種低擺幅的差分信號技術，它使得信號能在差分PCB線對或平衡電纜上以幾百M(fèi)bps的速率傳輸，其低壓幅和低電流驅動輸出實現了低噪聲和低功耗。
      IEEE在兩個標準中對LVDS信號進行了定義。ANSI/TIA/EIA-644中，推薦最大速率為655Mbps，理論極限速率為1.923Mbps。

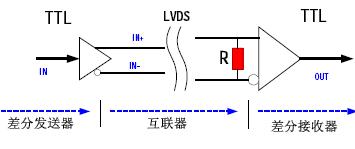

      1.1 LVDS信號傳輸組成 TTLTTLLVDS差分發送器互聯器差分接收器RININ+IN-OUT圖1 LVDS信號傳輸組成圖


      LVDS信號傳輸一般由三部分組成：差分信號發送器，差分信號互聯器，差分信號接收器。差分信號發送器：將非平衡傳輸?shù)腡TL信號轉換成平衡傳輸?shù)腖VDS信號。通常由一個IC來完成，如：DS90C031差分信號接收器：將平衡傳輸?shù)腖VDS信號轉換成非平衡傳輸?shù)腡TL信號。通常由一個IC來完成，如：DS90C032差分信號互聯器：包括聯接線（電纜或者PCB走線），終端匹配電阻。按照IEEE規定，電阻為100歐。我們通常選擇為100，120歐。

      lvds
