TLV320AIC3100 TI聲卡芯片

　　名詞：

　　DRC：Dynamic Range Compression

　　PGA：可編程增益放大器

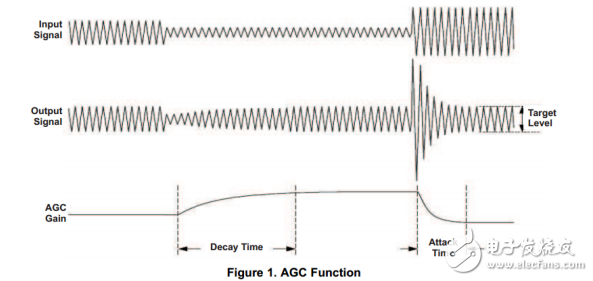

　　AGC：Automatic Gain control，是給ADC錄音使用的，提高模擬錄音的性能

　　這里就有設計到Decay Time和Attack Time時間，我們在寄存器中有這個設置選項

　　BCLK的頻率＝聲道數×采樣頻率×采樣位數，

　　如采樣頻率fs為44.1kHz，采樣的位數為16位，聲道數2個（左、右兩個聲道），則IISSCLK的頻率＝32fs＝1411.2kHz。

　　MCLK：是外部時鐘，給芯片使用，輸入到PLL中

　　IIS接口

　　DOUT：數據輸出

　　DIN：數據輸入

　　BCLK：bit Clock

　　WCLK：幀同步時鐘，IIS中用來區分左右聲道

　　MICBIAS：麥克風

　　MIC1LP：輸入 Microphone/line input routed to P input mixer and left output mixer

　　MIC1RP：輸入Microphone/line input routed to P input mixer and left/right output mixer

　　MIC1LM：輸入Microphone/line input routed to M or P input mixer

　　VOL / MICDET：DAC聲音控制 或 檢測麥克風是否插入

　　Headset：耳機

　　HPR：耳機右聲道

　　HPL：耳機左聲道

　　SKP：外置揚聲器

　　SPKP：Class D的揚聲器

　　SPKP：Class D的揚聲器

　　SPKM：Class D的揚聲器

　　SPKM：Class D的揚聲器
