在這一章中的步驟可以遵循迅速做好tpa311 MSOP使用音頻功放EVM。使用tpa311 MSOP EVM與TI即插即用音頻放大器評估平臺是一個快速簡便的方法連接電源、信號和控制輸入和輸出信號的EVM，使用標準的連接器。然而，音頻放大器評價模塊可以使用獨立的直接連接到模塊引腳，并可以直接連接到現有的電路或設備。

　　該平臺開關和跳線表2 -表所示的設置是典型的tpa311 MSOP EVM和會導致IC切換到單端的tpa311輸出模式，當插頭插入耳機插孔J10平臺。

　　平臺快速啟動列表

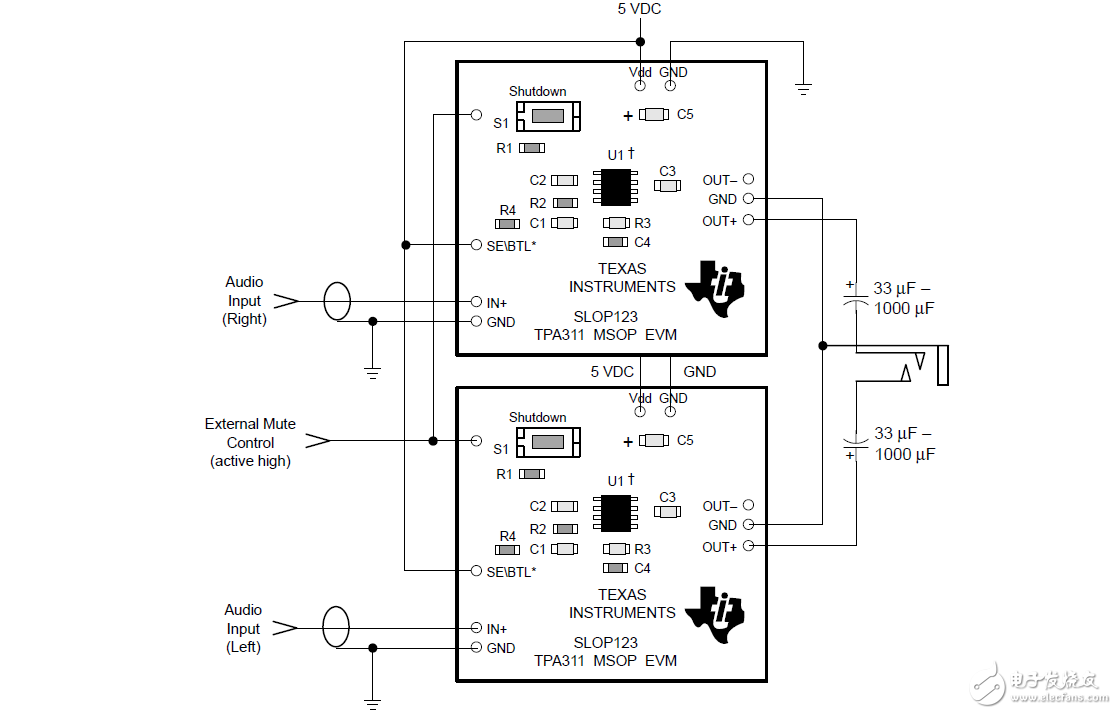

　　當使用TI的即插即用的tpa311 MSOP EVM遵循這些步驟音頻放大器評估平臺（見平臺的用戶指南，slou011，更多詳情）。編號標注為選定的步驟所示圖2 - 1和細節出現在第3章。

　　平臺的準備

　　1）確保所有外部電源設置為關閉和該平臺電源開關S1設置為關閉。

　　2）在立體網絡套接字U3和U4安裝tpa311 MSOP封裝模塊運行（或在U3和U4單通道操作模塊），注意正確對齊模塊引腳。

　　3）使用開關S2選擇或旁路調節的信號EVM（U1）

　　4）設置控制信號極性跳線JP8 HI。

　　5）設置跳線JP6選擇模式控制輸入（原因tpa311來將插頭插入平臺，切換到單端輸出模式耳機插孔J10）。

　　6）如果耳機杰克（J10）輸出將被使用，集HP電源開關S3U2–U4。
