      電子發燒友網>電子資料下載>音視頻類>tas5630b300W立體聲和400WPurePath高清模擬輸入功率級

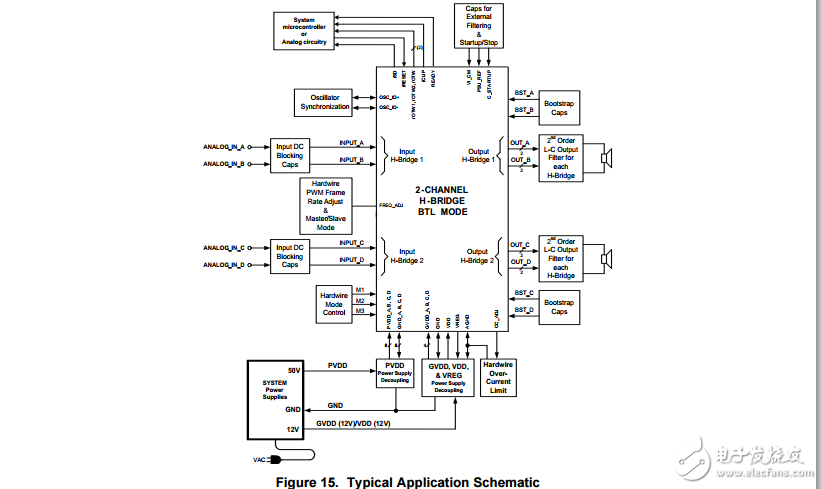

      tas5630b300W立體聲和400WPurePath高清模擬輸入功率級

      2017-06-29 | pdf | 2644KB | 次下載 | 免費

      資料介紹

      　　引腳對引腳短路保護（PPSC）

      　　PPSC檢測系統保護裝置的永久損傷如果電源輸出引腳（out_x）是短路gnd_x或pvdd_x。相比之下，在OC保護系統檢測到過流解調濾波器，而PPSC檢測短褲直接在腳前過濾器。PPSC檢測在啟動時，即，當VDD供應；因此，短到gnd_x或pvdd_x后系統啟動不啟動的時間檢測系統。當PPSC檢測由短輸出，所有半橋保持在高阻狀態，直到刪除短；然后繼續啟動順序和開始開關。該檢測由兩級序列控制。第一步確保沒有短褲從out_x到gnd_x；第二步測試沒有短褲out_x到pvdd_x。這一過程的總持續時間與輸出LC電容大致成比例濾波器。典型的持續時間小于15毫秒/μF.當PPSC檢測正在進行中，將保持在較低水平，與裝對應用于RESET引腳的更改不作出響應。如果沒有短褲的PPSC檢測通過，并SD是釋放，設備重置不開始新的時間檢測。PPSC檢測是啟用的BTLpbtl輸出配置；檢測不在SE模式執行。為了確保PPSC檢測系統沒有絆倒，建議不要將out_x和gnd_x或pvdd_x之間電阻負載。

      tas5630b300W立體聲和400WPurePath高清模擬輸入功率級

      立體聲 短路保護 TAS
