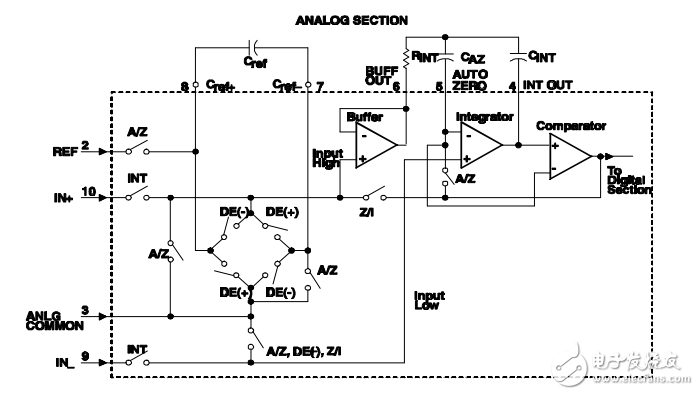

般說明ICL7135C 和 TLC7135C 轉換器用德州儀器公司高效率 CMOS 工藝制造。這種 4 1/2 數位、雙斜率積分（ dual-slope-integrating ）模擬-數字轉換器是為提供與微處理器和可視顯示二者的接口而設計的。數字驅動輸出端 D1 至 D4 以及多路復用的二—十進制代碼（ binary-coded-decimal ）輸出端 B1 、 B2 、 B4 和 B8 提供適用于 LED 或 LCD 譯碼器/驅動器和微處理器的接口。ICL7135C 和 TLC7135C 提供 50-ppm 的分辨率，其最大線性度誤差為 1 個計數值。零點誤差小于 10 V ，零點漂移小于 0.5 μ V/℃。低輸入電流（小于 10pA）使源阻抗（ source-impedance ）誤差為最小。翻轉誤差（ rollover error ）限制至± 1 計數值。BUSY ， STROBE ， RUN/HOLD ， OVER RANGE 以及 UNDER RANGE 控制信號支持基于微處理器的測量系統?？刂菩盘?hào)也能支持通過通用異步接收器發送器（ UART ）進行數據傳送的遠程數據采集系統。ICL7135C 和 TLC7135C 的工作溫度范圍為 0 ℃至 70
